Stopflex

STOPFUVARIE

Elementi di tenuta per impieghi vari

• Garanzia di sicurezza
• Flessibilità di utilizzo
• Protezione collaudata

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

ISO 4413 TRASMISSIONI IDRAULICHE Regole generali relative ai sistemi: “Se la rottura di una tubazione flessibile costituisce rischio, questa deve essere trattenuta o schermata”.
Problema La forza sprigionata da un tubo flessibile in pressione, in caso di sfilamento del raccordo, potrebbe risultare molto pericolosa per cose o persone nelle vicinanze.
Soluzione STOPFLEX Il sistema è stato ideato per arrestare la corsa del tubo sfilato ed evitare che la forza sprigionata al suo interno possa innescare un temibile “effetto frusta”.
Garanzia di sicurezza Il tubo flessibile viene ancorato tramite una fune all'impianto garantendo così la piena tutela degli operatori e la salvaguardia dei componenti.
Flessibilità di utilizzo I componenti sono applicabili a tutti i tipi di tubo flessibile. La fascetta rimane perfettamente ancorata al tubo pur consentendo alla condotta di polmonare. L’ancoraggio può essere applicato a nippli, a flange SAE o a diversi componenti dell’impianto.
Protezione collaudata Il sistema Stopflex, previo corretto montaggio, è stato realizzato e collaudato per garantire il trattenimento del tubo fino alla pressione massima indicata nel presente catalogo.
Norme di riferimento Norme che regolano la costruzione dei tubi flessibili oleodinamici: EN 853 - EN 854 - EN 855 - EN 856 - EN 857 - SAE J517
NB: Esistono sul mercato tubazioni flessibili oleodinamiche che potrebbero superare le pressioni indicate nel presente catalogo ed in presenza delle quali vi invitiamo a contattare il nostro ufficio tecnico per ulteriori verifiche dell’applicazione.

Tabella codici

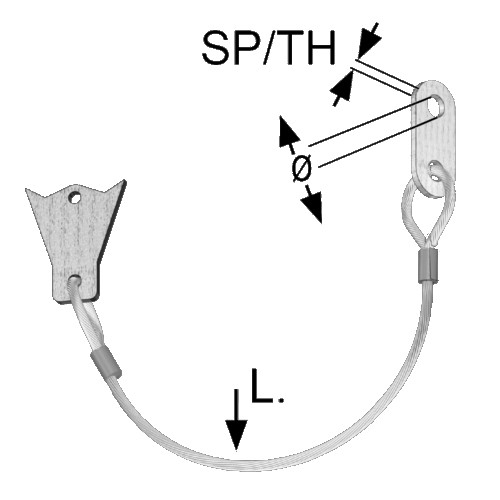

Codice fornitore Confezione ([pz]) L ([mm]) Ø ([mm]) PN max ([bar]) SP/TH ([mm])
label 047847 10 450 13 420 4
