Stopflex

STOPFA

Fascette Stopflex per tubo flessibile

• Garanzia di sicurezza
• Flessibilità di utilizzo
• Protezione collaudata

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

ISO 4413 TRASMISSIONI IDRAULICHE Regole generali relative ai sistemi: “Se la rottura di una tubazione flessibile costituisce rischio, questa deve essere trattenuta o schermata”.
Problema La forza sprigionata da un tubo flessibile in pressione, in caso di sfilamento del raccordo, potrebbe risultare molto pericolosa per cose o persone nelle vicinanze.
Soluzione STOPFLEX Il sistema è stato ideato per arrestare la corsa del tubo sfilato ed evitare che la forza sprigionata al suo interno possa innescare un temibile “effetto frusta”.
Garanzia di sicurezza Il tubo flessibile viene ancorato tramite una fune all'impianto garantendo così la piena tutela degli operatori e la salvaguardia dei componenti.
Flessibilità di utilizzo I componenti sono applicabili a tutti i tipi di tubo flessibile. La fascetta rimane perfettamente ancorata al tubo pur consentendo alla condotta di polmonare. L’ancoraggio può essere applicato a nippli, a flange SAE o a diversi componenti dell’impianto.
Protezione collaudata Il sistema Stopflex, previo corretto montaggio, è stato realizzato e collaudato per garantire il trattenimento del tubo fino alla pressione massima indicata nel presente catalogo.
Norme di riferimento Norme che regolano la costruzione dei tubi flessibili oleodinamici: EN 853 - EN 854 - EN 855 - EN 856 - EN 857 - SAE J517
NB: Esistono sul mercato tubazioni flessibili oleodinamiche che potrebbero superare le pressioni indicate nel presente catalogo ed in presenza delle quali vi invitiamo a contattare il nostro ufficio tecnico per ulteriori verifiche dell’applicazione.

Tabella codici

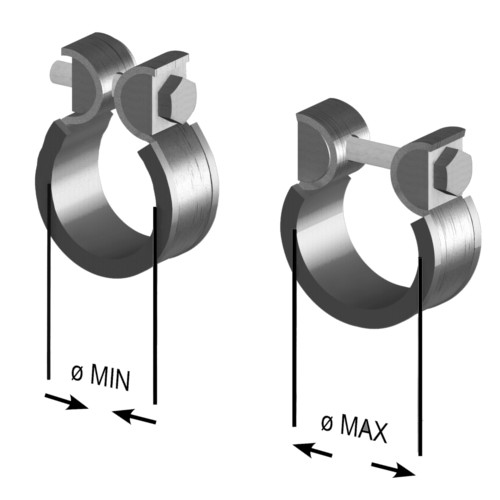

Codice fornitore Confezione ([pz]) Ø max ([mm]) Ø min ([mm])
label STOPFA 11115 10 11.5 11
label STOPFA 12125 10 12.5 12
label STOPFA 13135 10 13.5 13
label STOPFA 1415 10 15 14
label STOPFA 1617 10 17 16
label STOPFA 1718 10 18 17
label STOPFA 1819 10 19 18
label STOPFA 2021 10 21 20
label STOPFA 2122 10 22 21
label STOPFA 2223 10 23 22
label STOPFA 2425 10 25 24
label STOPFA 2526 10 26 25
label STOPFA 2627 10 27 26
label STOPFA 2728 10 28 27
label STOPFA 2829 10 29 28
label STOPFA 3031 10 31 30
label STOPFA 3233 10 33 32
label STOPFA 3435 10 35 34
label STOPFA 3637 10 37 36
label STOPFA 3839 10 39 38
label STOPFA 4041 10 41 40
label STOPFA 4243 10 43 42
label STOPFA 4445 10 45 44
label STOPFA 4547 10 47 45
label STOPFA 4850 10 50 48
label STOPFA 5153 10 53 51
label STOPFA 5354 10 54 53
label STOPFA 5456 10 56 54
label STOPFA 5759 10 59 57
label STOPFA 6062 10 62 60
label STOPFA 6365 10 65 63
label STOPFA 6668 10 68 66
label STOPFA 6971 10 71 69
label STOPFA 7274 10 74 72
label STOPFA 7577 10 77 75
label STOPFA 7880 10 80 78
label STOPFA 8183 10 83 81
label STOPFA 8486 10 86 84
label STOPFA 8789 10 89 87
label STOPFA 9092 10 92 90
label STOPFA 9395 10 95 93
