Stopflex

STOPFUDIN

Elementi di tenuta per nippli

• Garanzia di sicurezza
• Flessibilità di utilizzo
• Protezione collaudata

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

ISO 4413 TRASMISSIONI IDRAULICHE Regole generali relative ai sistemi: “Se la rottura di una tubazione flessibile costituisce rischio, questa deve essere trattenuta o schermata”.
Problema La forza sprigionata da un tubo flessibile in pressione, in caso di sfilamento del raccordo, potrebbe risultare molto pericolosa per cose o persone nelle vicinanze.
Soluzione STOPFLEX Il sistema è stato ideato per arrestare la corsa del tubo sfilato ed evitare che la forza sprigionata al suo interno possa innescare un temibile “effetto frusta”.
Garanzia di sicurezza Il tubo flessibile viene ancorato tramite una fune all'impianto garantendo così la piena tutela degli operatori e la salvaguardia dei componenti.
Flessibilità di utilizzo I componenti sono applicabili a tutti i tipi di tubo flessibile. La fascetta rimane perfettamente ancorata al tubo pur consentendo alla condotta di polmonare. L’ancoraggio può essere applicato a nippli, a flange SAE o a diversi componenti dell’impianto.
Protezione collaudata Il sistema Stopflex, previo corretto montaggio, è stato realizzato e collaudato per garantire il trattenimento del tubo fino alla pressione massima indicata nel presente catalogo.
Norme di riferimento Norme che regolano la costruzione dei tubi flessibili oleodinamici: EN 853 - EN 854 - EN 855 - EN 856 - EN 857 - SAE J517
NB: Esistono sul mercato tubazioni flessibili oleodinamiche che potrebbero superare le pressioni indicate nel presente catalogo ed in presenza delle quali vi invitiamo a contattare il nostro ufficio tecnico per ulteriori verifiche dell’applicazione.

Tabella codici

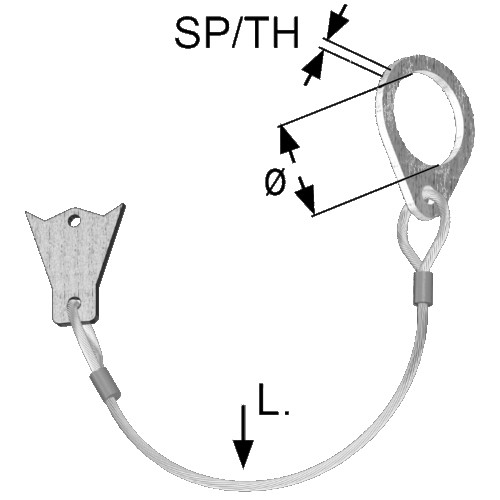

Codice fornitore Confezione ([pz]) Confezione ([m]) L ([mm]) Ø ([mm]) P max ([bar]) SP/TH ([mm])
label STOPFUDIN 205 10 10 300 20,5 420 2
label STOPFUDIN 185 10 10 300 18,5 420 2
label STOPFUDIN 17 10 10 300 17 445 2
label STOPFUDIN 145 10 10 300 14,5 450 2
label STOPFUDIN 225 10 10 300 22,5 420 2
label STOPFUDIN 245 10 10 300 24,5 420 2
label STOPFUDIN 265 10 10 300 26,5 420 2
label STOPFUDIN 305 10 10 300 30,5 420 2,5
label STOPFUDIN 34 10 10 450 34 420 2,5
label STOPFUDIN 365 10 10 450 36,5 420 2,5
label STOPFUDIN 425 10 10 450 42,5 420 2,5
label STOPFUDIN 455 10 10 450 45,5 420 2,5
label STOPFUDIN 49 10 10 450 49 420 2,5
label STOPFUDIN 525 10 10 450 52,5 385 2,5
label STOPFUDIN 60 10 10 450 60 350 2,5
