Serie Y

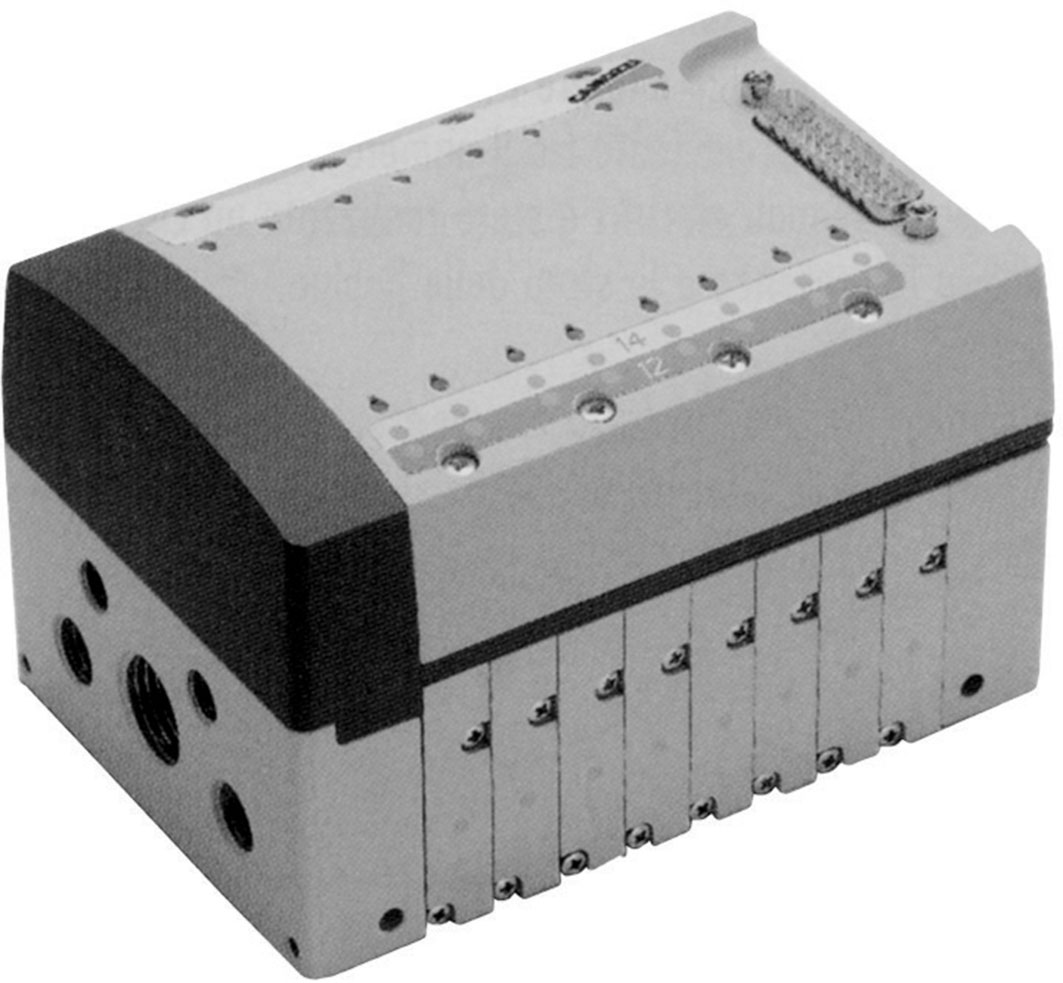

Connessione Multipolare

Il cappello multipolare esiste in tre versioni che permettono il collegamento di 4, 6 o 8 posizioni valvola.
Ogni posizione può essere indifferentemente a singola o a doppia bobina.
E\' possibile unire più isole inserendo la piastra d\' alimentazione intermedia esclusivamente nella posizione sottostante la presa Sub-D dei moduli successivi.
I moduli che compongono l\'isola possono essere da 2, 4, 6 o 8 posizioni valvola e fra loro essere separati da guarnizione passante (P) o a diaframma (T)
Non ci sono limiti nel numero di posizioni valvola realizzabili, in questo caso il collegamento elettrico sarà realizzato con più cappelli ognuno dei quali con un cavo multipolare.

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Costruzione A spola con guarnizioni
Materiali Spola in Alluminio, boccole in Ottone, guarnizioni in NBR, fondelli e cappelli in Tecnopolimero.
Passo valvole 12,5 mm
Connessioni Utilizzi 2 e 4 = 1/8" (usare raccordi 6512 ...1/8-M) Alimentazioni 1 e 11 = 1/4" Scarico 3/5 = 1/2" Servopilotaggio 12/14 = 1/8" Scarico servopilotaggio 82/84 = 1/8"
Temperatura 0 ÷ 50 °C
Fluido Aria filtrata (5 µ o inferiore) senza lubrificazione * NB: per gli elettropiloti è consigliata una filtrazione 0,01 µ (DIN ISO 8573-1)
Portata 800 Nl/min (rilevata a 6 bar Δp 1)
Pressione di lavoro -0.9 ÷ 10 bar (con pilotaggio esterno)
Pressione di pilotaggio 3 ÷ 7 bar
* Nel caso sia necessario usare la lubrificazione, utilizzare esclusivamente oli con viscosità max 32 Cst.
