Serie A

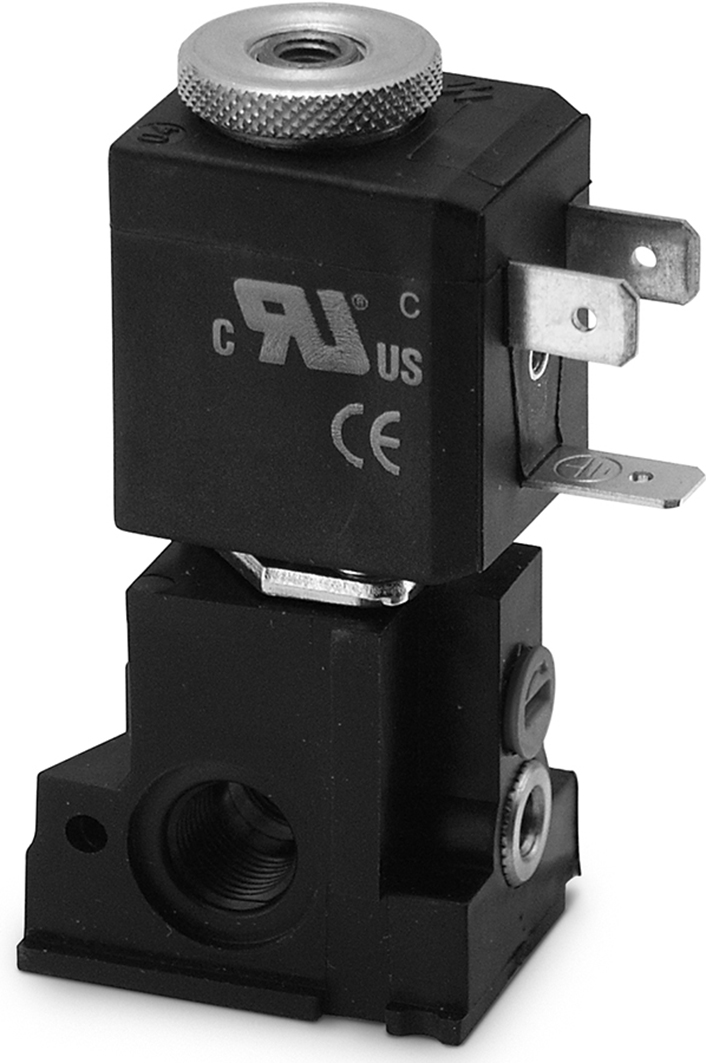

3/2 NC - NO in tecnopolimero montaggio manifold

Elettrovalvole

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Azionamento Diretto ad otturatore
Coefficiente di flusso kv Vedi tabelle
Pressione Le prestazioni di pressione massima delle valvole variano come indicato in tabella in relazione alla potenza delle bobine utilizzate (3,1 W o 5 W)
Materiali Corpo: OT58 nichelato o Tecnopolimero
Guarnizioni di tenuta: HNBR-FKM
Parti interne: Acciaio Inox
Temperatura di esercizio 0 ÷ 60 °C (con aria secca -20 °C)
Fluido Aria filtrata classe [5:4:4] secondo ISO 8573-1:2010 (viscosità olio max. 32 cSt), gas inerti
Bobina U70 - G70 da ordinare separatamente
Protezione IP65 con connettore (da ordinare separatamente)
Tempi di risposta ON <15 ms - OFF <25 ms

Tabella codici

Codice fornitore Funzione Attacchi 1 Attacchi 2-3 DN (mm) Kv (l/min) Pressione min-max
con bobina 3,1W (bar) 		Pressione min-max

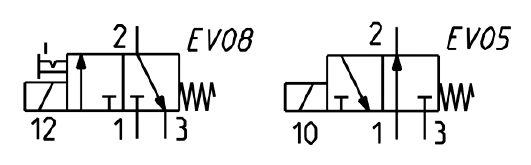

con bobina 5W (bar) 		Simbolo Comando manuale
label AA31-0C3 3/2 NC 1/8" convogliato M5 - M5 1,5 0,85 2 ÷ 8 -0,9 ÷ 8 EV08 si
label AA31-CC3 3/2 NC 1/8" convogliato ø4 - M5 1,5 0,85 2 ÷ 8 -0,9 ÷ 8 EV08 si
label AA33-0C3* 3/2 NO in linea 1/8" convogliato M5 - M5 1,5 1,00 -0,9 ÷ 6 - EV05 no
label AA33-CC3* 3/2 NO in linea 1/8" convogliato ø4 - M5 1,5 1,00 -0,9 ÷ 6 - EV05 no
* Per le valvole 3/2 NO in linea usare solo bobine: U/G771 - U/G7H1 - U/G7K1
N.B. Per l'impiego con il vuoto (ove possibile) collegare l'aspirazione in "1"
