Serie A

3/2 NC - NO

Elettrovalvole

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Azionamento Diretto ad otturatore
Coefficiente di flusso kv Vedi tabelle
Pressione Le prestazioni di pressione massima delle valvole variano come indicato in tabella in relazione alla potenza delle bobine utilizzate (3,1 W o 5 W)
Materiali Corpo: OT58 nichelato o Tecnopolimero
Guarnizioni di tenuta: HNBR-FKM
Parti interne: Acciaio Inox
Temperatura di esercizio 0 ÷ 60 °C (con aria secca -20 °C)
Fluido Aria filtrata classe [5:4:4] secondo ISO 8573-1:2010 (viscosità olio max. 32 cSt), gas inerti
Bobina U70 - G70 da ordinare separatamente
Protezione IP65 con connettore (da ordinare separatamente)
Tempi di risposta ON <15 ms - OFF <25 ms

Tabella codici

Codice fornitore Funzione Attacchi 1-2-3 DN (mm) Kv (l/min) Pressione min-max
con bobina 3,1W (bar) 		Pressione min-max

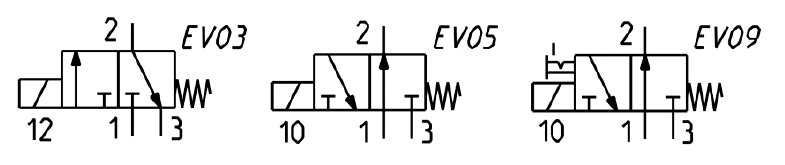

con bobina 5W (bar) 		Simbolo
label A331-0C2 3/2 NC M5 - M5 - M5 1,5 0,77 2÷10 -0,9 ÷ 10 EV03

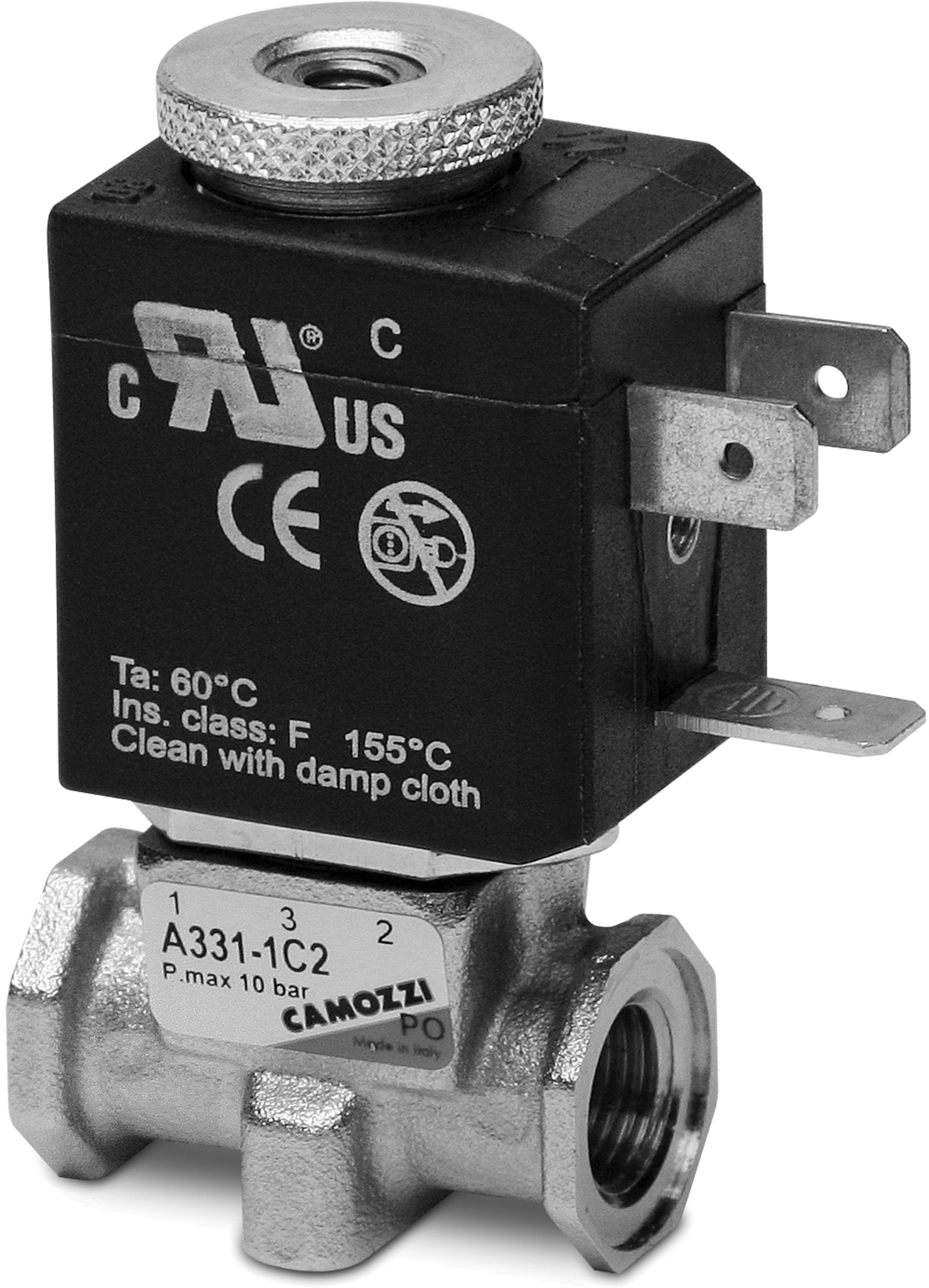

label A331-1C2 3/2 NC 1/8" - 1/8" - M5 1,5 0,93 2÷10 -0,9 ÷ 10 EV03
label A332-0C2 3/2 NO M5 - M5 - M5 1,5 0,85 -0,9÷7 -0,9 ÷ 7 EV05
label A332-1C2 3/2 NO M5 - 1/8" - 1/8" 1,5 0,85 -0,9÷7 -0,9 ÷ 7 EV05
label A333-0C2* 3/2 NO in linea M5 - M5 - M5 1,5 0,93 -0,9÷7 -0,9 ÷ 7 EV05
label A333-1C2* 3/2 NO in linea 1/8" - 1/8" - M5 1,5 0,93 -0,9÷7 -0,9 ÷ 7 EV05
* Per le valvole 3/2 NO in linea usare solo bobine: U/G771 - U/G7H1 - U/G7K1
N.B. Per l'impiego con il vuoto (ove possibile) collegare l'aspirazione in "1"
