Serie SPB4f

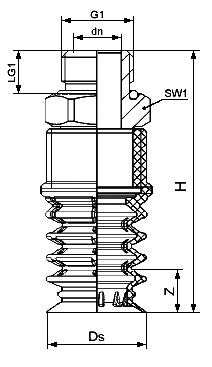

Inserto Maschio e tabella dimensionale

(la ventosa deve essere ordinata separatamente)

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Struttura • Labbro di tenuta estremamente flessibile e adattabile • Elemento di stabilizzazione del sacchetto integrato • Filtro a innesto opzionale
Materiale ventosa SI-55 = Silicone verde adatto per alimenti 55 ± 5 ShA
Applicazioni consigliate Tenuta ottimale su sacchetti caratterizzati da accentuata presenza di grinze, scarso grado di riempimento o per movimentazione di prodotti non perfettamente stabili

Tabella codici

Codice fornitore dn ([mm]) Ds ([mm]) G1 H ([mm]) LG1 ([mm]) Ø Ventosa ([mm]) SW1 ([mm]) Z ([mm]) Ø Ds ([mm])
label SC 080 G1/8-AG 4 4 30 40 1/8" 1/8" 54 66 8 8 30 40 22 22 10 20
label SC 080 G1/4-AG 8 8 30 40 1/4" 1/4" 57,5 69,5 10 10 30 40 22 22 10 20
label SC 090 G1/8-AG 4 50 1/8" 80,5 8 50 27 26
label SC 090 G1/4-AG 8 50 1/4" 82,5 10 50 27 26
label SC 090 G3/8-AG 10 50 3/8" 82,5 10 50 27 26
label SC 080 G3/8-AG 10, 10 3/8" 3/8" 57,5 69,5 10, 10 30, 40 30, 40 22, 22 10, 20
label SC 090 G1/2-AG 15 50 1/2" 86,5 14 50 27 26
