Serie QN

Serie QN

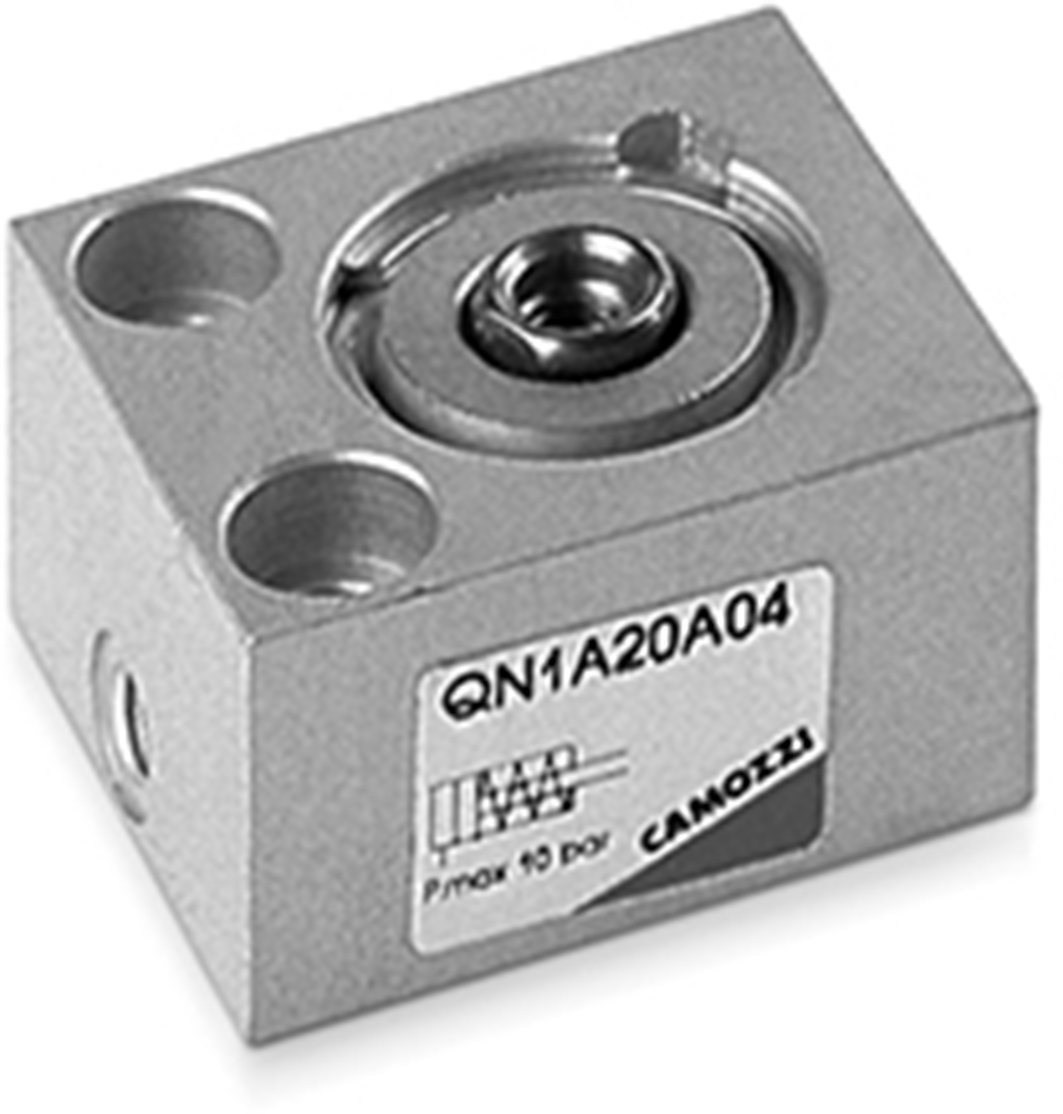

Cilindri a corsa breve

• Semplice effetto non magnetico
• Compatto

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Tipo di costruzione Compatto
Materiali Corpo AL; guarnizioni NBR; altri Inox e Ottone
Pressione di esercizio 2 ÷ 10 bar
Temperatura di esercizio 0 ÷ 80 °C (con aria secca -20 °C)
Fluido Aria filtrata senza lubrificazione*
Alesaggio Ø 8;12;20;32;50;63 mm
Corse Vedi tabella
Modo di fissaggio Per mezzo di viti nel corpo
Simboli pneumatici CS01 = Semplice effetto
* Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.

Tabella codici

Codice fornitore Alesaggio (mm) Corsa (mm)
label QN1A08A04 8 4
label QN1A12A04 12 4
label QN1A12A10 12 10
label QN1A20A04 20 4
label QN1A20A10 20 10
label QN1A32A05 32 5
label QN1A32A10 32 10
label QN1A32A25 32 25
label QN1A50A10 50 10
label QN1A50A25 50 25
label QN1A63A10 63 10
label QN1A63A25 63 25
