Serie 61

Serie 61

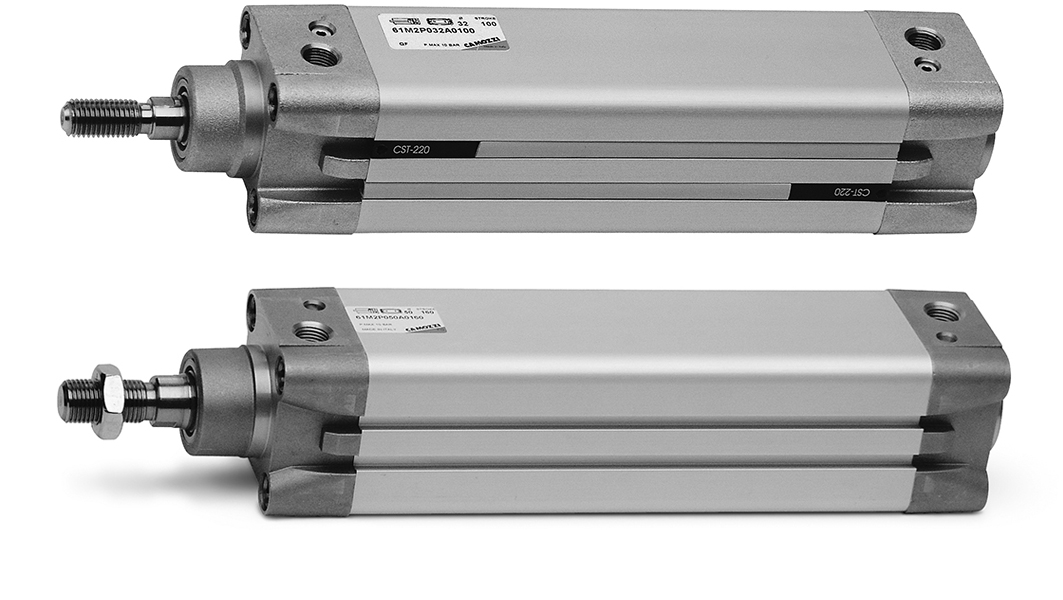

Cilindri ISO 15552 a profilo pulito

• A norme ISO 15552 (ex DIN/ISO 6431 – VDMA 24562)
• Doppio effetto ammortizzati
• Design pulito
• Lunga durata
• Stelo Inox rullato

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Tipo di costruzione Con tiranti interni al profilo
Materiali Testate AL
Stelo Inox AISI 420B rullato
Dadi e tiranti Acciaio zincato
Profilo AL anodizzato
Guarnizioni NBR
Guarnizione stelo PU
Pressione di esercizio 1 ÷ 10 bar
Temperatura di esercizio 0 ÷ 80 °C (con aria secca -20 °C)
Fluido Aria filtrata lubrificazione*
Alesaggio Ø 32;40;50;63;80;100;125 mm
Corse standard Vedi tabella max. 2500 mm
Modo di fissaggio Per mezzo di viti o ancoraggi
Velocità 10 ÷ 1000 mm/s (senza carico)
Simboli pneumatici CD09 = Magnetico, doppio effetto, amortizzato
Esecuzioni a richiesta Versione a basso attrito
Semplice effetto molla anteriore (corsa max 75 mm)
Stelo passante
Montaggio in tandem
Raschiastelo OT per utilizzi in ambienti polverosi (cemento, resina, fango, ecc.)
Basse temperature (-40 °C e -50 °C)
Sensori Serie CST-CSG
* Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.

Tabella codici

Codice fornitore Alesaggio (mm) Corsa (mm)
label 61M2P032A0025 032 0025
label 61M2P032A0050 032 0050
label 61M2P032A0075 032 0075
label 61M2P032A0080 032 0080
label 61M2P032A0100 032 0100
label 61M2P032A0125 032 0125
label 61M2P032A0150 032 0150
label 61M2P032A0160 032 0160
label 61M2P032A0200 032 0200
label 61M2P032A0250 032 0250
label 61M2P032A0300 032 0300
label 61M2P032A0320 032 0320
label 61M2P032A0400 032 0400
label 61M2P032A0500 032 0500
label 61M2P040A0025 040 0025
label 61M2P040A0050 040 0050
label 61M2P040A0075 040 0075
label 61M2P040A0080 040 0080
label 61M2P040A0100 040 0100
label 61M2P040A0125 040 0125
label 61M2P040A0150 040 0150
label 61M2P040A0160 040 0160
label 61M2P040A0200 040 0200
label 61M2P040A0250 040 0250
label 61M2P040A0300 040 0300
label 61M2P040A0320 040 0320
label 61M2P040A0400 040 0400
label 61M2P040A0500 040 0500
label 61M2P050A0025 050 0025
label 61M2P050A0050 050 0050
label 61M2P050A0075 050 0075
label 61M2P050A0080 050 0080
label 61M2P050A0100 050 0100
label 61M2P050A0125 050 0125
label 61M2P050A0150 050 0150
label 61M2P050A0160 050 0160
label 61M2P050A0200 050 0200
label 61M2P050A0250 050 0250
label 61M2P050A0300 050 0300
label 61M2P050A0320 050 0320
label 61M2P050A0400 050 0400
label 61M2P050A0500 050 0500
label 61M2P063A0025 063 0025
label 61M2P063A0050 063 0050
label 61M2P063A0075 063 0075
label 61M2P063A0080 063 0080
label 61M2P063A0100 063 0100
label 61M2P063A0125 063 0125
label 61M2P063A0150 063 0150
label 61M2P063A0160 063 0160
label 61M2P063A0200 063 0200
label 61M2P063A0250 063 0250
label 61M2P063A0300 063 0300
label 61M2P063A0320 063 0320
label 61M2P063A0400 063 0400
label 61M2P063A0500 063 0500
label 61M2P080A0025 080 0025
label 61M2P080A0050 080 0050
label 61M2P080A0075 080 0075
label 61M2P080A0080 080 0080
label 61M2P080A0100 080 0100
label 61M2P080A0125 080 0125
label 61M2P080A0150 080 0150
label 61M2P080A0160 080 0160
label 61M2P080A0200 080 0200
label 61M2P080A0250 080 0250
label 61M2P080A0300 080 0300
label 61M2P080A0320 080 0320
label 61M2P080A0400 080 0400
label 61M2P080A0500 080 0500
label 61M2P100A0050 100 0050
label 61M2P100A0075 100 0075
label 61M2P100A0080 100 0080
label 61M2P100A0100 100 0100
label 61M2P100A0125 100 0125
label 61M2P100A0150 100 0150
label 61M2P100A0160 100 0160
label 61M2P100A0200 100 0200
label 61M2P100A0250 100 0250
label 61M2P100A0300 100 0300
label 61M2P100A0320 100 0320
label 61M2P100A0400 100 0400
label 61M2P100A0500 100 0500
label 61M2P125A0050 125 0050
label 61M2P125A0075 125 0075
label 61M2P125A0080 125 0080
label 61M2P125A0100 125 0100
label 61M2P125A0125 125 0125
label 61M2P125A0150 125 0150
label 61M2P125A0160 125 0160
label 61M2P125A0200 125 0200
label 61M2P125A0250 125 0250
label 61M2P125A0300 125 0300
label 61M2P125A0320 125 0320
label 61M2P125A0400 125 0400
label 61M2P125A0500 125 0500

Download

Serie 61_ITA.pdf
Serie 61_ENG.pdf
