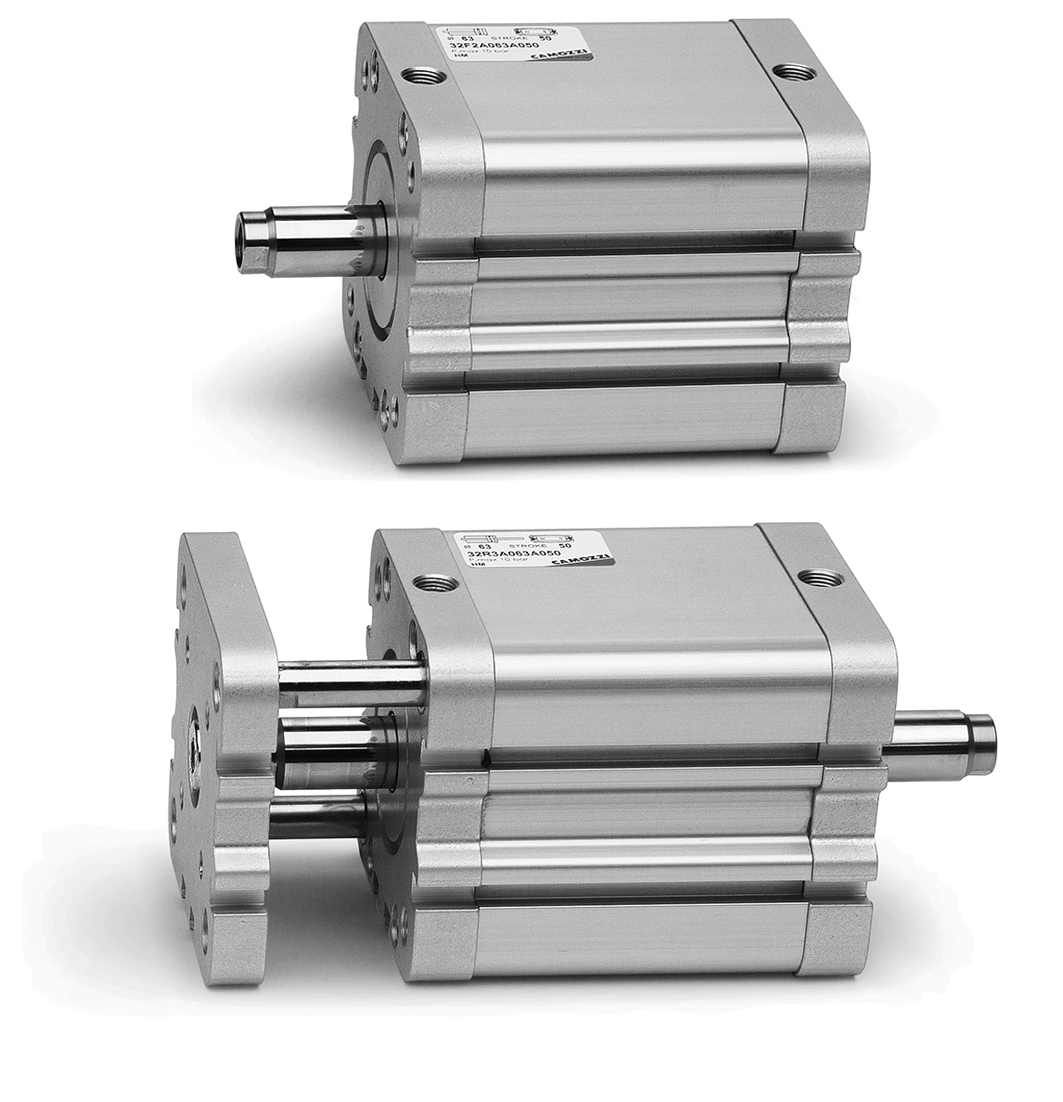

Serie 32

Serie 32

A norme ISO 21287

• 32M = Doppio effetto stelo maschio
• 32R = Doppio effetto antirotazione
• Design compatto
• Stessi fissaggi dei cilindri ISO 6431 (Serie 61-63)

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Tipo di costruzione Profilo compatto
Materiali Testate e profilo in alluminio anodizzato
Stelo Inox AISI 303 rullato
Pistone in Alluminio anodizzato
Guarnizioni stelo e pistone PU
Pressione di esercizio 1 ÷ 10 bar
Temperatura di esercizio 0 ÷ 80 °C (con aria secca -20 °C)
Fluido Aria filtrata senza lubrificazione*
Alesaggio Ø 12;16;20;25;32;40;50;63;80;100;125 mm
Corse standard Vedi tabella
Ø 12-16, max. 200 mm
Ø 20-25, max. 300 mm
Ø 32÷63, max. 400 mm
Ø 80÷125, max. 500 mm
Modo di fissaggio Per mezzo di viti o ancoraggi
Velocit 10 ÷ 700 mm/s (senza carico)
Simboli pneumatici CD08 = Magnetico, doppio effetto
Esecuzioni a richiesta Semplice effetto (molla anteriore o posteriore)
Stelo filettato femmina (32F)
Stelo passante
Montaggio in tandem e a più posizioni
Sensori Serie CST-CSG (corsa minima 10 mm)
* Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.

Tabella codici

Codice fornitore Serie Alesaggio (mm) Corsa (mm)
label 32M2A020A005 32M 020 005
label 32M2A020A010 32M 020 010
label 32M2A020A015 32M 020 015
label 32M2A020A020 32M 020 020
label 32M2A020A025 32M 020 025
label 32M2A020A030 32M 020 030
label 32M2A020A040 32M 020 040
label 32M2A020A050 32M 020 050
label 32M2A025A005 32M 025 005
label 32M2A025A010 32M 025 010
label 32M2A025A015 32M 025 015
label 32M2A025A020 32M 025 020
label 32M2A025A025 32M 025 025
label 32M2A025A030 32M 025 030
label 32M2A025A040 32M 025 040
label 32M2A025A050 32M 025 050
label 32M2A025A060 32M 025 060
label 32M2A032A005 32M 032 005
label 32M2A032A010 32M 032 010
label 32M2A032A015 32M 032 015
label 32M2A032A020 32M 032 020
label 32M2A032A025 32M 032 025
label 32M2A032A030 32M 032 030
label 32M2A032A040 32M 032 040
label 32M2A032A050 32M 032 050
label 32M2A032A060 32M 032 060
label 32M2A032A080 32M 032 080
label 32M2A040A005 32M 040 005
label 32M2A040A010 32M 040 010
label 32M2A040A015 32M 040 015
label 32M2A040A020 32M 040 020
label 32M2A040A025 32M 040 025
label 32M2A040A030 32M 040 030
label 32M2A040A040 32M 040 040
label 32M2A040A050 32M 040 050
label 32M2A040A060 32M 040 060
label 32M2A040A080 32M 040 080
label 32M2A050A010 32M 050 010
label 32M2A050A015 32M 050 015
label 32M2A050A020 32M 050 020
label 32M2A050A025 32M 050 025
label 32M2A050A030 32M 050 030
label 32M2A050A040 32M 050 040
label 32M2A050A050 32M 050 050
label 32M2A050A060 32M 050 060
label 32M2A050A080 32M 050 080
label 32M2A063A010 32M 063 010
label 32M2A063A015 32M 063 015
label 32M2A063A020 32M 063 020
label 32M2A063A025 32M 063 025
label 32M2A063A030 32M 063 030
label 32M2A063A040 32M 063 040
label 32M2A063A050 32M 063 050
label 32M2A063A060 32M 063 060
label 32M2A063A080 32M 063 080
label 32M2A080A010 32M 080 010
label 32M2A080A015 32M 080 015
label 32M2A080A020 32M 080 020
label 32M2A080A025 32M 080 025
label 32M2A080A030 32M 080 030
label 32M2A080A040 32M 080 040
label 32M2A080A050 32M 080 050
label 32M2A080A060 32M 080 060
label 32M2A080A080 32M 080 080
label 32M2A100A010 32M 100 010
label 32M2A100A015 32M 100 015
label 32M2A100A020 32M 100 020
label 32M2A100A025 32M 100 025
label 32M2A100A030 32M 100 030
label 32M2A100A040 32M 100 040
label 32M2A100A050 32M 100 050
label 32M2A100A060 32M 100 060
label 32M2A100A080 32M 100 080
label 32R2A020A005 32R 020 005
label 32R2A020A010 32R 020 010
label 32R2A020A015 32R 020 015
label 32R2A020A020 32R 020 020
label 32R2A020A025 32R 020 025
label 32R2A020A030 32R 020 030
label 32R2A020A040 32R 020 040
label 32R2A020A050 32R 020 050
label 32R2A025A005 32R 025 005
label 32R2A025A010 32R 025 010
label 32R2A025A015 32R 025 015
label 32R2A025A020 32R 025 020
label 32R2A025A025 32R 025 025
label 32R2A025A030 32R 025 030
label 32R2A025A040 32R 025 040
label 32R2A025A050 32R 025 050
label 32R2A032A005 32R 032 005
label 32R2A032A010 32R 032 010
label 32R2A032A015 32R 032 015
label 32R2A032A020 32R 032 020
label 32R2A032A025 32R 032 025
label 32R2A032A030 32R 032 030
label 32R2A032A040 32R 032 040
label 32R2A032A050 32R 032 050
label 32R2A032A060 32R 032 060
label 32R2A032A080 32R 032 080
label 32R2A040A005 32R 040 005
label 32R2A040A010 32R 040 010
label 32R2A040A015 32R 040 015
label 32R2A040A020 32R 040 020
label 32R2A040A025 32R 040 025
label 32R2A040A030 32R 040 030
label 32R2A040A040 32R 040 040
label 32R2A040A050 32R 040 050
label 32R2A040A060 32R 040 060
label 32R2A040A080 32R 040 080
label 32R2A050A010 32R 050 010
label 32R2A050A015 32R 050 015
label 32R2A050A025 32R 050 025
label 32R2A050A030 32R 050 030
label 32R2A050A040 32R 050 040
label 32R2A050A050 32R 050 050
label 32R2A050A060 32R 050 060
label 32R2A050A080 32R 050 080
label 32R2A063A010 32R 063 010
label 32R2A063A015 32R 063 015
label 32R2A063A020 32R 063 020
label 32R2A063A025 32R 063 025
label 32R2A063A030 32R 063 030
label 32R2A063A040 32R 063 040
label 32R2A063A050 32R 063 050
label 32R2A063A060 32R 063 060
label 32R2A063A080 32R 063 080
label 32R2A080A010 32R 080 010
label 32R2A080A015 32R 080 015
label 32R2A080A020 32R 080 020
label 32R2A080A025 32R 080 025
label 32R2A080A030 32R 080 030
label 32R2A080A040 32R 080 040
label 32R2A080A050 32R 080 050
label 32R2A080A060 32R 080 060
label 32R2A080A080 32R 080 080
label 32R2A100A010 32R 100 010
label 32R2A100A015 32R 100 015
label 32R2A100A020 32R 100 020
label 32R2A100A025 32R 100 025
label 32R2A100A030 32R 100 030
label 32R2A100A040 32R 100 040
label 32R2A100A050 32R 100 050
label 32R2A100A060 32R 100 060
label 32R2A100A080 32R 100 080

Download

Serie 32_ITA.pdf
Serie 32_ENG.pdf
