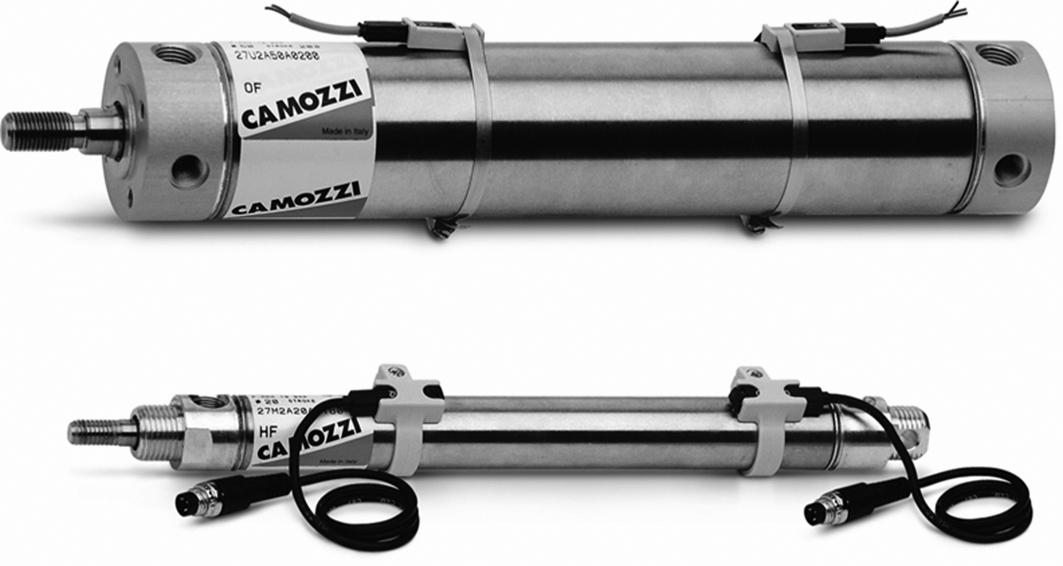

Serie 27

Serie 27

Cilindri tondi

• Doppio effetto
• Ingombri ridotti
• Versatilità nei fissaggi
• Perfetta linearità

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Tipo di costruzione Bordato
M = Testata posteriore con ancoraggio a cerniera (Ø 20÷40)
U = Testata posteriore con connessione radiale (Ø 20÷63)
Materiali Testate e pistone: AL
Stelo: Ø20-25 INOX AISI 303 - Ø32÷63 INOX AISI 420B
Camicia: INOX AISI 304
Guarnizioni pistone e stelo: PU
Pressione di esercizio 1 ÷ 10 bar
Temperatura di esercizio 0 ÷ 80 °C (con aria secca -20 °C)
Fluido Aria filtrata senza lubrificazione*
Alesaggio Ø 20;25;32;40;50;63 mm
Corse standard Vedi tabella Max 1000 mm
Modo di fissaggio Filetti sul corpo o ancoraggi
Velocità 10 ÷ 1000 mm/s (senza carico)
Simboli pneumatici CD08 = Magnetico, doppio effetto
Esecuzioni a richiesta Testata posteriore con connessione assiale (Ø 20÷40)
Sensori Serie CST-CSG
* Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.

Tabella codici

Codice fornitore Serie Alesaggio (mm) Corsa (mm)
label 27M2A20A0010 27M 20 0010
label 27M2A20A0025 27M 20 0025
label 27M2A20A0040 27M 20 0040
label 27M2A20A0050 27M 20 0050
label 27M2A20A0080 27M 20 0080
label 27M2A20A0100 27M 20 0100
label 27M2A20A0125 27M 20 0125
label 27M2A20A0160 27M 20 0160
label 27M2A20A0200 27M 20 0200
label 27M2A20A0250 27M 20 0250
label 27M2A20A0300 27M 20 0300
label 27M2A20A0320 27M 20 0320
label 27M2A20A0400 27M 20 0400
label 27M2A20A0500 27M 20 0500
label 27M2A25A0010 27M 25 0010
label 27M2A25A0025 27M 25 0025
label 27M2A25A0040 27M 25 0040
label 27M2A25A0050 27M 25 0050
label 27M2A25A0080 27M 25 0080
label 27M2A25A0100 27M 25 0100
label 27M2A25A0125 27M 25 0125
label 27M2A25A0160 27M 25 0160
label 27M2A25A0200 27M 25 0200
label 27M2A25A0250 27M 25 0250
label 27M2A25A0300 27M 25 0300
label 27M2A25A0320 27M 25 0320
label 27M2A25A0400 27M 25 0400
label 27M2A25A0500 27M 25 0500
label 27M2A32A0010 27M 32 0010
label 27M2A32A0025 27M 32 0025
label 27M2A32A0040 27M 32 0040
label 27M2A32A0050 27M 32 0050
label 27M2A32A0080 27M 32 0080
label 27M2A32A0100 27M 32 0100
label 27M2A32A0125 27M 32 0125
label 27M2A32A0160 27M 32 0160
label 27M2A32A0200 27M 32 0200
label 27M2A32A0250 27M 32 0250
label 27M2A32A0300 27M 32 0300
label 27M2A32A0320 27M 32 0320
label 27M2A32A0400 27M 32 0400
label 27M2A32A0500 27M 32 0500
label 27M2A40A0010 27M 40 0010
label 27M2A40A0025 27M 40 0025
label 27M2A40A0040 27M 40 0040
label 27M2A40A0050 27M 40 0050
label 27M2A40A0080 27M 40 0080
label 27M2A40A0100 27M 40 0100
label 27M2A40A0125 27M 40 0125
label 27M2A40A0160 27M 40 0160
label 27M2A40A0200 27M 40 0200
label 27M2A40A0250 27M 40 0250
label 27M2A40A0300 27M 40 0300
label 27M2A40A0320 27M 40 0320
label 27M2A40A0400 27M 40 0400
label 27M2A40A0500 27M 40 0500
label 27U2A20A0010 27U 20 0010
label 27U2A20A0025 27U 20 0025
label 27U2A20A0040 27U 20 0040
label 27U2A20A0050 27U 20 0050
label 27U2A20A0080 27U 20 0080
label 27U2A20A0100 27U 20 0100
label 27U2A20A0125 27U 20 0125
label 27U2A20A0160 27U 20 0160
label 27U2A20A0200 27U 20 0200
label 27U2A20A0250 27U 20 0250
label 27U2A20A0300 27U 20 0300
label 27U2A20A0320 27U 20 0320
label 27U2A20A0400 27U 20 0400
label 27U2A20A0500 27U 20 0500
label 27U2A25A0010 27U 25 0010
label 27U2A25A0025 27U 25 0025
label 27U2A25A0040 27U 25 0040
label 27U2A25A0050 27U 25 0050
label 27U2A25A0080 27U 25 0080
label 27U2A25A0100 27U 25 0100
label 27U2A25A0125 27U 25 0125
label 27U2A25A0160 27U 25 0160
label 27U2A25A0200 27U 25 0200
label 27U2A25A0250 27U 25 0250
label 27U2A25A0300 27U 25 0300
label 27U2A25A0320 27U 25 0320
label 27U2A25A0400 27U 25 0400
label 27U2A25A0500 27U 25 0500
label 27U2A32A0010 27U 32 0010
label 27U2A32A0025 27U 32 0025
label 27U2A32A0040 27U 32 0040
label 27U2A32A0050 27U 32 0050
label 27U2A32A0080 27U 32 0080
label 27U2A32A0100 27U 32 0100
label 27U2A32A0125 27U 32 0125
label 27U2A32A0160 27U 32 0160
label 27U2A32A0200 27U 32 0200
label 27U2A32A0250 27U 32 0250
label 27U2A32A0300 27U 32 0300
label 27U2A32A0320 27U 32 0320
label 27U2A32A0400 27U 32 0400
label 27U2A32A0500 27U 32 0500
label 27U2A40A0010 27U 40 0010
label 27U2A40A0025 27U 40 0025
label 27U2A40A0040 27U 40 0040
label 27U2A40A0050 27U 40 0050
label 27U2A40A0080 27U 40 0080
label 27U2A40A0100 27U 40 0100
label 27U2A40A0125 27U 40 0125
label 27U2A40A0160 27U 40 0160
label 27U2A40A0200 27U 40 0200
label 27U2A40A0250 27U 40 0250
label 27U2A40A0300 27U 40 0300
label 27U2A40A0320 27U 40 0320
label 27U2A40A0400 27U 40 0400
label 27U2A40A0500 27U 40 0500
label 27U2A50A0010 27U 50 0010
label 27U2A50A0025 27U 50 0025
label 27U2A50A0040 27U 50 0040
label 27U2A50A0050 27U 50 0050
label 27U2A50A0080 27U 50 0080
label 27U2A50A0100 27U 50 0100
label 27U2A50A0125 27U 50 0125
label 27U2A50A0160 27U 50 0160
label 27U2A50A0200 27U 50 0200
label 27U2A50A0250 27U 50 0250
label 27U2A50A0300 27U 50 0300
label 27U2A50A0320 27U 50 0320
label 27U2A50A0400 27U 50 0400
label 27U2A50A0500 27U 50 0500
label 27U2A63A0010 27U 63 0010
label 27U2A63A0025 27U 63 0025
label 27U2A63A0040 27U 63 0040
label 27U2A63A0050 27U 63 0050
label 27U2A63A0080 27U 63 0080
label 27U2A63A0100 27U 63 0100
label 27U2A63A0125 27U 63 0125
label 27U2A63A0160 27U 63 0160
label 27U2A63A0200 27U 63 0200
label 27U2A63A0250 27U 63 0250
label 27U2A63A0300 27U 63 0300
label 27U2A63A0320 27U 63 0320
label 27U2A63A0400 27U 63 0400
label 27U2A63A0500 27U 63 0500

Download

Serie 27_ITA.pdf
Serie 27_ENG.pdf
