Serie W-P-PN

3/2 NC - NO

Elettropilota 15 mm

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Azionamento Diretto ad otturatore
Connessione elettrica Serie W = 15x15 interasse contatti 8 mm
Serie P-PN = 15x15 interasse contatti 9,4 mm
Connessione pneumatica Interfaccia ISO 15218 su base singola o convogliatore
Coefficiente di flusso kv Vedi tabella
Materiali Corpo: PBT
Tenute: NBR - FKM - PU
Parti interne: Acciaio inox
Temperatura di esercizio 0 ÷ 50 °C
Fluido Aria filtrata classe [5:4:4] secondo ISO 8573-1:2010 (viscosità olio max. 32 cSt), gas inerti
Diametro nominale Serie W-P = 1,5 mm (altri a richiesta)
Serie PN = 0,8 mm
Tensione 24 V DC ±10% (altre a richiesta)
Assorbimento Serie W-P = 2 W
Serie PN = 1 W
Grado di protezione IP65 con connettore
Tempi di risposta (ISO 12238) ON <10 ms - OFF <15 ms
Servizio continuo ED 100%

Tabella codici

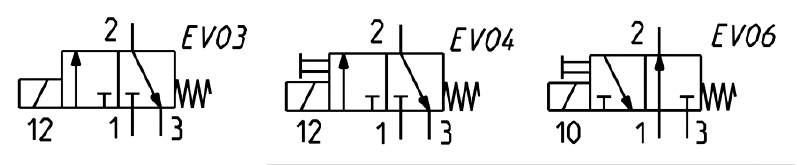

Codice fornitore Funzione Pressione (bar) Kv (l/min) Simbolo
label W000-303-W23 3/2 NC 0 ÷ 7 Bar 0,54 EV04
label W000-403-W23 3/2 NO 0 ÷ 5 Bar 0,39 EV06
label P000-303-P53 3/2NC 0 ÷ 7 Bar 0,54 EV04
label P000-403-P53 3/2 NO 0 ÷ 5 Bar 0,39 EV06
label PN000-301-P53 3/2 NC 0 ÷ 10 Bar 0,19 EV03

Download

Serie W_ITA
Serie P_ITA
Serie PN_ITA
