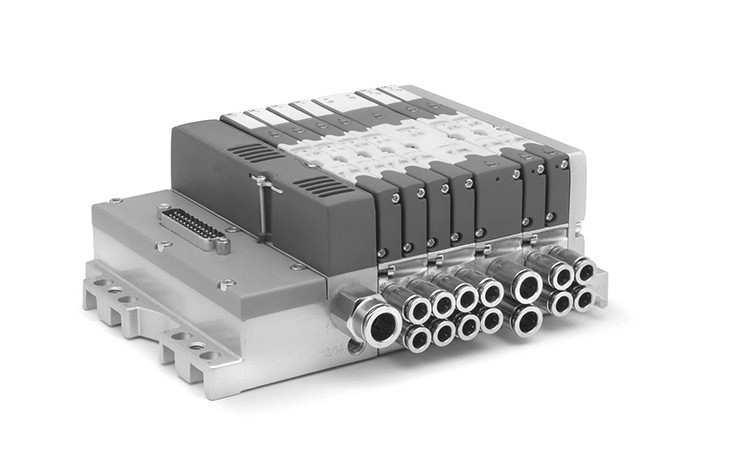

Serie H

Funzioni Valvola

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Costruzione A spola con guarnizioni
Materiali Spola in Alluminio; guarnizioni spola in HNBR (altre in NBR); boccole in Ottone; corpo e fondelli in Tecnopolimero; sottobasi in Alluminio
Dimensionipasso Taglia 1 = 10,5 mm (modularità 2 posti) Taglia 2 = 21 mm (modularità singola)
Connessioni uscite 2 e 4 Taglia 1 = M7, Ø-4, Ø-6 Taglia 2 = G-1/8", Ø-6, Ø-8
Connessioni alimentazioni e scarichi Alimentazione 1 = G-1/4"; Ø-8 (per taglia 2 anche Ø-10) Servopilotaggio 12/14 = M7 Scarico 3/5 = G-1/4" oppure silenziato Scarico 82/84 = M7 oppure silenziato
Temperatura 0 ÷ 50 °C
Fluido Aria filtrata (5 μ o inferiore) senza lubrificazione * NB: per gli elettropiloti (ingresso 12/14) è consigliata una filtrazione a 0,01 μ (DIN ISO 8573-1)
Portata Taglia 1 = 400 Nl/min (rilevata a 6 bar Δp 1) Taglia 2 = 700 Nl/min (rilevata a 6 bar Δp 1)
Pressione di lavoro -0,9 ÷ 10 bar (con pilotaggio esterno)
Pressione di pilotaggio 3 ÷ 7 bar
* Nel caso sia necessario usare la lubrificazione, utilizzare esclusivamente oli con viscosità max. 32 Cst.
