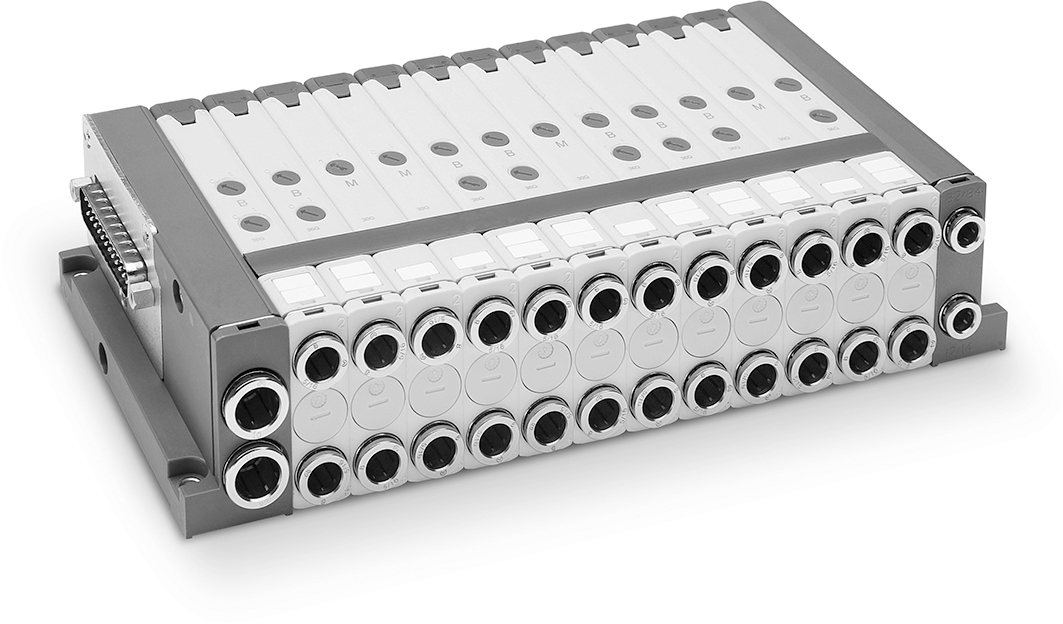

Serie F

Connessione Multipolare

- Possibile creazione di zone a pressione differenziata
- Modularità singola (non sono possibili soluzioni miste con taglia 1 e 2)
- Collegamenti elettrici interni su schede
- Prese di collegamento precablate (25 pin)

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Costruzione A spola con guarnizioni
Materiali Spola in Alluminio; guarnizione spola HNBR (altre NBR); boccole in Ottone; corpo e fondelli in Tecnopolimero
Dimensionipasso Taglia 1 = 12 mm Taglia 2 = 14 mm
Connessioni uscite 2 e 4 Taglia 1 = Ø 4 e 6 Taglia 2 = Ø 4, 6 e 8
Connessioni alimentazioni e scarichi Alimentazione 1 = Ø 8 e 10 Servopilotaggio 12/14 = Ø-6 Scarico 3/5 = Ø 8 e 10 Scarico 82/84 = Ø-6
Temperatura 0 ÷ 50°C
Fluido Aria filtrata (5 μ o inferiore) senza lubrificazione * NB: per gli elettropiloti (ingresso 12/14) è consigliata una filtrazione a 0,01 μ (DIN ISO 8573-1)
Comando manuale P = Azionamento a pressione (push) R = Azionamento con ritenuta (push & turn)
Portata Taglia 1 = 250 Nl/min (rilevata a 6 bar Δp 1) Taglia 2 = 500 Nl/min (rilevata a 6 bar Δp 1)
Pressione di lavoro -0,9 ÷ 10 bar (con pilotaggio esterno)
Pressione di pilotaggio Per valvole 5/2 mono e bistabili: 3 ÷ 7 bar Per valvole doppie 2x2/2 o 2x3/2: 5 ÷ 7 bar
* Nel caso sia necessario usare la lubrificazione, utilizzare esclusivamente oli con viscosità max 32 Cst
