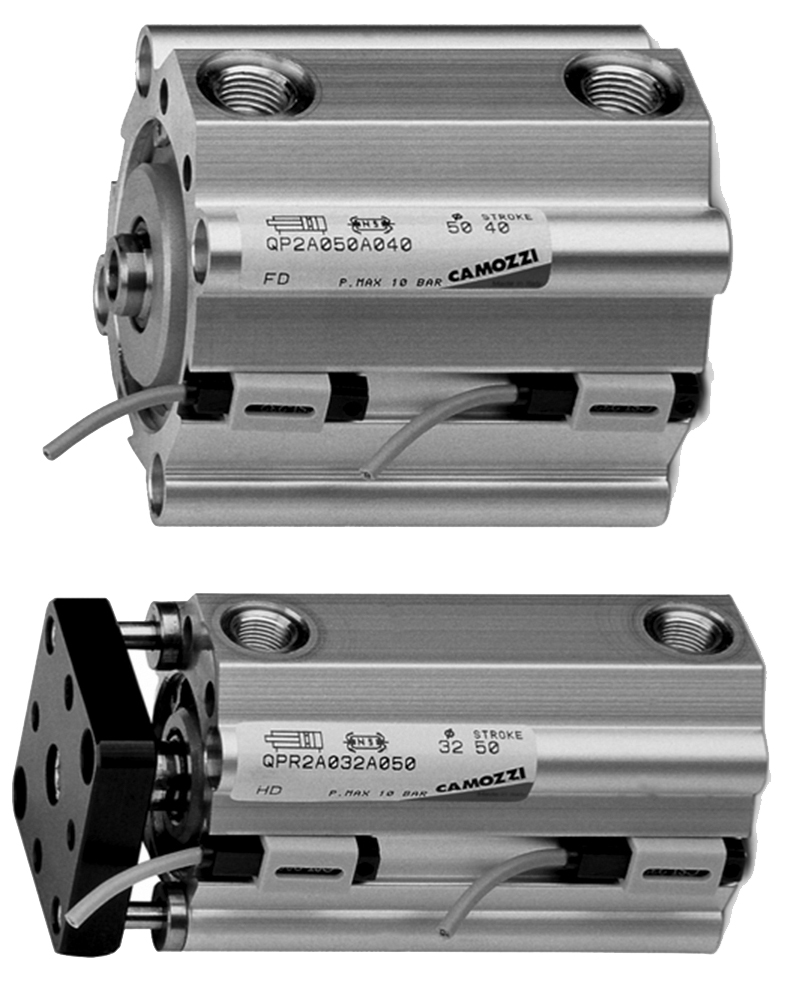

Serie QP - QPR

Serie QP-QPR

Cilindri a corsa breve

QP = Doppio effetto magnetici
QPR = Doppio effetto antirotazione magnetici

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Tipo di costruzione Compatto a profilo
Materiali Corpo AL anodizzato; stelo Inox rullato; guarnizioni PU
Pressione di esercizio 1 ÷ 10 bar DE
Temperatura di esercizio 0 ÷ 80 °C (con aria secca -20 °C)
Fluido Aria filtrata senza lubrificazione*
Alesaggio Ø 12;16;20;25;32;40;50;63;80;100 mm
Corse standard Vedi tabella
Serie QP = Ø 12-25, max. 150 mm; Ø 32 ÷ 100, max. 200 mm
Serie QPR = Ø-12, max. 50 mm; Ø-16, max. 75 mm; Ø 20 ÷ 100, max. 100 mm
Modo di fissaggio Per mezzo di viti o ancoraggi
Simboli pneumatici CD07 = Doppio effetto (Serie QP-QPR)
Esecuzione a richiesta Semplice effetto
Stelo passante
Sensori Serie CST, CSG, CSV (corsa minima 10 mm)
* Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.
NB: La battuta meccanica di finecorsa dei cilindri deve essere predisposta esternamente

Tabella codici

Codice fornitore Alesaggio (mm) Corsa (mm) Serie
label QP2A012A005 012 005 QP
label QP2A012A010 012 010 QP
label QP2A012A015 012 015 QP
label QP2A012A020 012 020 QP
label QP2A012A025 012 025 QP
label QP2A012A030 012 030 QP
label QP2A012A035 012 035 QP
label QP2A012A040 012 040 QP
label QP2A012A045 012 045 QP
label QP2A016A005 016 005 QP
label QP2A016A010 016 010 QP
label QP2A016A015 016 015 QP
label QP2A016A020 016 020 QP
label QP2A016A025 016 025 QP
label QP2A016A030 016 030 QP
label QP2A016A035 016 035 QP
label QP2A016A040 016 040 QP
label QP2A016A045 016 045 QP
label QP2A016A050 016 050 QP
label QP2A016A060 016 060 QP
label QP2A016A075 016 075 QP
label QP2A016A080 016 080 QP
label QP2A016A100 016 100 QP
label QP2A020A005 020 005 QP
label QP2A020A010 020 010 QP
label QP2A020A015 020 015 QP
label QP2A020A020 020 020 QP
label QP2A020A025 020 025 QP
label QP2A020A030 020 030 QP
label QP2A020A035 020 035 QP
label QP2A020A040 020 040 QP
label QP2A020A045 020 045 QP
label QP2A020A050 020 050 QP
label QP2A020A060 020 060 QP
label QP2A020A075 020 075 QP
label QP2A020A080 020 080 QP
label QP2A020A100 020 100 QP
label QP2A025A005 025 005 QP
label QP2A025A010 025 010 QP
label QP2A025A015 025 015 QP
label QP2A025A020 025 020 QP
label QP2A025A025 025 025 QP
label QP2A025A030 025 030 QP
label QP2A025A035 025 035 QP
label QP2A025A040 025 040 QP
label QP2A025A045 025 045 QP
label QP2A025A050 025 050 QP
label QP2A025A060 025 060 QP
label QP2A025A075 025 075 QP
label QP2A025A080 025 080 QP
label QP2A025A100 025 100 QP
label QP2A032A005 032 005 QP
label QP2A032A010 032 010 QP
label QP2A032A015 032 015 QP
label QP2A032A020 032 020 QP
label QP2A032A025 032 025 QP
label QP2A032A030 032 030 QP
label QP2A032A035 032 035 QP
label QP2A032A040 032 040 QP
label QP2A032A045 032 045 QP
label QP2A032A050 032 050 QP
label QP2A032A060 032 060 QP
label QP2A032A075 032 075 QP
label QP2A032A080 032 080 QP
label QP2A032A100 032 100 QP
label QP2A040A005 040 005 QP
label QP2A040A010 040 010 QP
label QP2A040A015 040 015 QP
label QP2A040A020 040 020 QP
label QP2A040A025 040 025 QP
label QP2A040A030 040 030 QP
label QP2A040A035 040 035 QP
label QP2A040A040 040 040 QP
label QP2A040A045 040 045 QP
label QP2A040A050 040 050 QP
label QP2A040A060 040 060 QP
label QP2A040A075 040 075 QP
label QP2A040A080 040 080 QP
label QP2A040A100 040 100 QP
label QP2A050A005 050 005 QP
label QP2A050A010 050 010 QP
label QP2A050A015 050 015 QP
label QP2A050A020 050 020 QP
label QP2A050A025 050 025 QP
label QP2A050A030 050 030 QP
label QP2A050A035 050 035 QP
label QP2A050A040 050 040 QP
label QP2A050A045 050 045 QP
label QP2A050A050 050 050 QP
label QP2A050A060 050 060 QP
label QP2A050A075 050 075 QP
label QP2A050A080 050 080 QP
label QP2A050A100 050 100 QP
label QP2A063A005 063 005 QP
label QP2A063A010 063 010 QP
label QP2A063A015 063 015 QP
label QP2A063A020 063 020 QP
label QP2A063A025 063 025 QP
label QP2A063A030 063 030 QP
label QP2A063A035 063 035 QP
label QP2A063A040 063 040 QP
label QP2A063A045 063 045 QP
label QP2A063A050 063 050 QP
label QP2A063A060 063 060 QP
label QP2A063A075 063 075 QP
label QP2A063A080 063 080 QP
label QP2A063A100 063 100 QP
label QP2A080A005 080 005 QP
label QP2A080A010 080 010 QP
label QP2A080A015 080 015 QP
label QP2A080A020 080 020 QP
label QP2A080A025 080 025 QP
label QP2A080A030 080 030 QP
label QP2A080A035 080 035 QP
label QP2A080A040 080 040 QP
label QP2A080A045 080 045 QP
label QP2A080A050 080 050 QP
label QP2A080A060 080 060 QP
label QP2A080A075 080 075 QP
label QP2A080A080 080 080 QP
label QP2A080A100 080 100 QP
label QP2A100A005 100 005 QP
label QP2A100A010 100 010 QP
label QP2A100A015 100 015 QP
label QP2A100A020 100 020 QP
label QP2A100A025 100 025 QP
label QP2A100A030 100 030 QP
label QP2A100A035 100 035 QP
label QP2A100A040 100 040 QP
label QP2A100A045 100 045 QP
label QP2A100A050 100 050 QP
label QP2A100A060 100 060 QP
label QP2A100A075 100 075 QP
label QP2A100A080 100 080 QP
label QP2A100A100 100 100 QP
label QPR2A012A005 012 005 QPR
label QPR2A012A010 012 010 QPR
label QPR2A012A015 012 015 QPR
label QPR2A012A025 012 025 QPR
label QPR2A012A030 012 030 QPR
label QPR2A016A005 016 005 QPR
label QPR2A016A010 016 010 QPR
label QPR2A016A015 016 015 QPR
label QPR2A016A020 016 020 QPR
label QPR2A016A025 016 025 QPR
label QPR2A016A030 016 030 QPR
label QPR2A016A035 016 035 QPR
label QPR2A016A040 016 040 QPR
label QPR2A016A045 016 045 QPR
label QPR2A016A050 016 050 QPR
label QPR2A016A060 016 060 QPR
label QPR2A016A075 016 075 QPR
label QPR2A020A005 020 005 QPR
label QPR2A020A010 020 010 QPR
label QPR2A020A015 020 015 QPR
label QPR2A020A020 020 020 QPR
label QPR2A020A025 020 025 QPR
label QPR2A020A030 020 030 QPR
label QPR2A020A035 020 035 QPR
label QPR2A020A040 020 040 QPR
label QPR2A020A045 020 045 QPR
label QPR2A020A050 020 050 QPR
label QPR2A020A060 020 060 QPR
label QPR2A020A075 020 075 QPR
label QPR2A020A080 020 080 QPR
label QPR2A020A100 020 100 QPR
label QPR2A025A005 025 005 QPR
label QPR2A025A010 025 010 QPR
label QPR2A025A015 025 015 QPR
label QPR2A025A020 025 020 QPR
label QPR2A025A025 025 025 QPR
label QPR2A025A030 025 030 QPR
label QPR2A025A035 025 035 QPR
label QPR2A025A040 025 040 QPR
label QPR2A025A045 025 045 QPR
label QPR2A025A050 025 050 QPR
label QPR2A025A060 025 060 QPR
label QPR2A025A075 025 075 QPR
label QPR2A025A080 025 080 QPR
label QPR2A025A100 025 100 QPR
label QPR2A032A005 032 005 QPR
label QPR2A032A010 032 010 QPR
label QPR2A032A015 032 015 QPR
label QPR2A032A020 032 020 QPR
label QPR2A032A025 032 025 QPR
label QPR2A032A030 032 030 QPR
label QPR2A032A035 032 035 QPR
label QPR2A032A040 032 040 QPR
label QPR2A032A045 032 045 QPR
label QPR2A032A050 032 050 QPR
label QPR2A032A060 032 060 QPR
label QPR2A032A075 032 075 QPR
label QPR2A032A080 032 080 QPR
label QPR2A032A100 032 100 QPR
label QPR2A040A005 040 005 QPR
label QPR2A040A010 040 010 QPR
label QPR2A040A015 040 015 QPR
label QPR2A040A020 040 020 QPR
label QPR2A040A025 040 025 QPR
label QPR2A040A030 040 030 QPR
label QPR2A040A035 040 035 QPR
label QPR2A040A040 040 040 QPR
label QPR2A040A045 040 045 QPR
label QPR2A040A050 040 050 QPR
label QPR2A040A060 040 060 QPR
label QPR2A040A075 040 075 QPR
label QPR2A040A080 040 080 QPR
label QPR2A040A100 040 100 QPR
label QPR2A050A005 050 005 QPR
label QPR2A050A010 050 010 QPR
label QPR2A050A015 050 015 QPR
label QPR2A050A020 050 020 QPR
label QPR2A050A025 050 025 QPR
label QPR2A050A030 050 030 QPR
label QPR2A050A035 050 035 QPR
label QPR2A050A040 050 040 QPR
label QPR2A050A045 050 045 QPR
label QPR2A050A050 050 050 QPR
label QPR2A050A060 050 060 QPR
label QPR2A050A075 050 075 QPR
label QPR2A050A080 050 080 QPR
label QPR2A050A100 050 100 QPR
label QPR2A063A005 063 005 QPR
label QPR2A063A010 063 010 QPR
label QPR2A063A015 063 015 QPR
label QPR2A063A020 063 020 QPR
label QPR2A063A025 063 025 QPR
label QPR2A063A030 063 030 QPR
label QPR2A063A035 063 035 QPR
label QPR2A063A040 063 040 QPR
label QPR2A063A045 063 045 QPR
label QPR2A063A050 063 050 QPR
label QPR2A063A060 063 060 QPR
label QPR2A063A075 063 075 QPR
label QPR2A063A080 063 080 QPR
label QPR2A063A100 063 100 QPR
label QPR2A080A005 080 005 QPR
label QPR2A080A010 080 010 QPR
label QPR2A080A015 080 015 QPR
label QPR2A080A020 080 020 QPR
label QPR2A080A025 080 025 QPR
label QPR2A080A030 080 030 QPR
label QPR2A080A035 080 035 QPR
label QPR2A080A040 080 040 QPR
label QPR2A080A045 080 045 QPR
label QPR2A080A050 080 050 QPR
label QPR2A080A060 080 060 QPR
label QPR2A080A075 080 075 QPR
label QPR2A080A080 080 080 QPR
label QPR2A080A100 080 100 QPR
label QPR2A100A005 100 005 QPR
label QPR2A100A010 100 010 QPR
label QPR2A100A015 100 015 QPR
label QPR2A100A020 100 020 QPR
label QPR2A100A025 100 025 QPR
label QPR2A100A030 100 030 QPR
label QPR2A100A035 100 035 QPR
label QPR2A100A040 100 040 QPR
label QPR2A100A045 100 045 QPR
label QPR2A100A050 100 050 QPR
label QPR2A100A060 100 060 QPR
label QPR2A100A075 100 075 QPR
label QPR2A100A080 100 080 QPR
label QPR2A100A100 100 100 QPR

Download

Serie QP-QPR_IT.pdf
Serie QP-QPR_ENG.pdf
