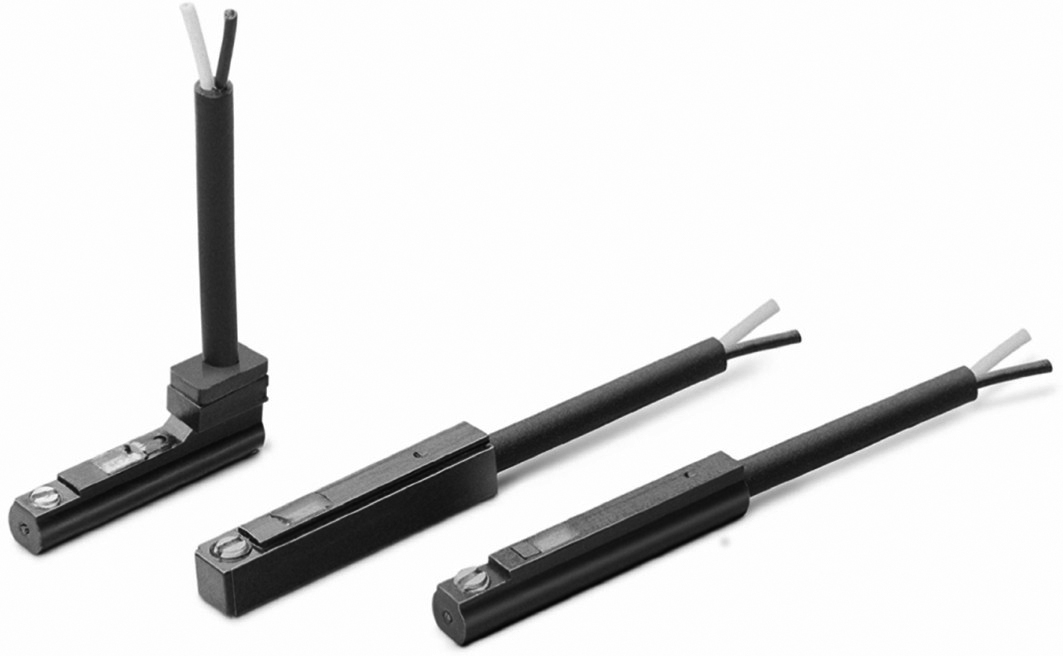

Serie CSB - CSC - CSD

Cava B - Cava C - Cava D

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Forma B = cava B
C = cava C
D = cava D
Funzionamento CSB - CSC = contatto Reed
CSD = magnetoresistivo
Grado di protezione IP66
Materiali Corpo in plastica annegato in resina epossidica
Fissaggio Direttamente nella cava del cilindro CSB = Forma quadrata CSC = Forma arrotondata
Segnalazione Mediante LED rosso
Tempo di commutazione < 1 ms
Temperatura di esercizio -10°C ÷ 60°C
Tipo di contatto sensori reed Normalmente aperto (NO)
Carico Max 8 W DC e 10 VA AC
Attacchi elettrici Con cavo 2 fili, sezione 2x0.14 ad alta flessibilità (solo CSB, CSC)
Con cavo 3 fili, sezione 3x0.14 ad alta flessibilità (solo CSD)
Con connettore M8 e cavo 0.3 m (solo CSD)
Protezione Contro inversione polarità e soppressione sovratensione

Tabella codici

Codice fornitore Funzionamento Connessione elettrica Corrente max Tensione Uscita cavo
label CSB-D-220 Reed 2 fili Cavo 2 m 50 mA 10÷110 V AC/DC Diritto
label CSB-H-220 Reed 2 fili Cavo 2 m 50 mA 10÷110 V AC/DC 90°
label CSC-D-220 Reed 2 fili Cavo 2 m 50 mA 10÷110 V AC/DC Dritto
label CSC-H-220 Reed 2 fili Cavo 2 m 50 mA 10÷110 V AC/DC 90°
label CSD-D-334 Magnetoresistivo Cavo 2 m 200 mA 10 ÷ 27 V DC Diritto
label CSD-H-334 Magnetoresistivo Cavo 2 m 200 mA 10 ÷ 27 V DC 90°
label CSD-D-334-5 Magnetoresistivo Cavo 5 m 200 mA 10 ÷ 27 V DC Diritto
label CSD-H-334-5 Magnetoresistivo Cavo 5 m 200 mA 10 ÷ 27 V DC 90°
label CSD-D-364 Magnetoresistivo Connettore M8 200 mA 10 ÷ 27 V DC Diritto
label CSD-H-364 Magnetoresistivo Connettore M8 200 mA 10 ÷ 27 V DC 90°
