Serie 42

Serie 42

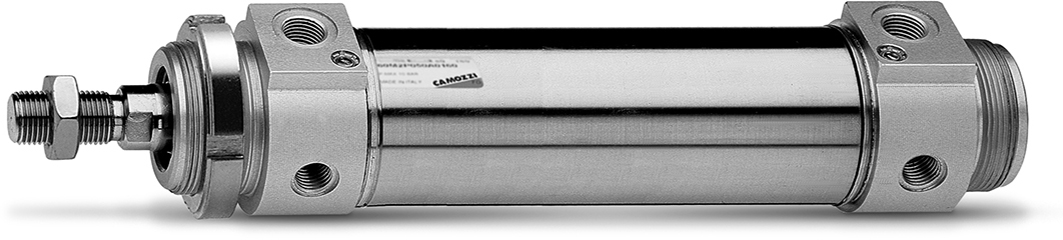

Cilindri tondi

• Semplice e doppio effetto ammortizzato
• Perfetta linearità
• Versatilità nei fissaggi

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Tipo di costruzione Bordato
Materiali Testate AL
Camicia Inox AISI 304
Stelo Inox AISI 420B
Pressione di esercizio 1 ÷ 10 bar
Temperatura di esercizio 0 ÷ 80 °C (con aria secca -20 °C)
Fluido Aria filtrata senza lubrificazione*
Alesaggio Ø 32;40;50;63 mm
Corse standard Vedi tabella Max. 1000 mm
Modo di fissaggio Filetti sul corpo o ancoraggi
Velocità 10 ÷ 1000 mm/s (senza carico)
Simboli pneumatici CD09 = Magnetico, doppio effetto, ammortizzato
Sensori Serie CST-CSG
* Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.

Tabella codici

Codice fornitore Alesaggio (mm) Corsa (mm)
label 42M2N032A0025 032 0025
label 42M2N032A0050 032 0050
label 42M2N032A0075 032 0075
label 42M2N032A0080 032 0080
label 42M2N032A0100 032 0100
label 42M2N032A0125 032 0125
label 42M2N032A0150 032 0150
label 42M2N032A0160 032 0160
label 42M2N032A0200 032 0200
label 42M2N032A0250 032 0250
label 42M2N032A0300 032 0300
label 42M2N032A0320 032 0320
label 42M2N032A0400 032 0400
label 42M2N032A0500 032 0500
label 42M2N040A0025 040 0025
label 42M2N040A0050 040 0050
label 42M2N040A0075 040 0075
label 42M2N040A0080 040 0080
label 42M2N040A0100 040 0100
label 42M2N040A0125 040 0125
label 42M2N040A0150 040 0150
label 42M2N040A0160 040 0160
label 42M2N040A0200 040 0200
label 42M2N040A0250 040 0250
label 42M2N040A0300 040 0300
label 42M2N040A0320 040 0320
label 42M2N040A0400 040 0400
label 42M2N040A0500 040 0500
label 42M2N050A0025 050 0025
label 42M2N050A0050 050 0050
label 42M2N050A0075 050 0075
label 42M2N050A0080 050 0080
label 42M2N050A0100 050 0100
label 42M2N050A0125 050 0125
label 42M2N050A0150 050 0150
label 42M2N050A0160 050 0160
label 42M2N050A0200 050 0200
label 42M2N050A0250 050 0250
label 42M2N050A0300 050 0300
label 42M2N050A0320 050 0320
label 42M2N050A0400 050 0400
label 42M2N050A0500 050 0500
label 42M2N063A0025 063 0025
label 42M2N063A0050 063 0050
label 42M2N063A0075 063 0075
label 42M2N063A0080 063 0080
label 42M2N063A0100 063 0100
label 42M2N063A0125 063 0125
label 42M2N063A0150 063 0150
label 42M2N063A0160 063 0160
label 42M2N063A0200 063 0200
label 42M2N063A0250 063 0250
label 42M2N063A0300 063 0300
label 42M2N063A0320 063 0320
label 42M2N063A0400 063 0400
label 42M2N063A0500 063 0500

Download

Serie 42_ITA.pdf
Serie 42_ENG.pdf
