Serie 14

Serie 14

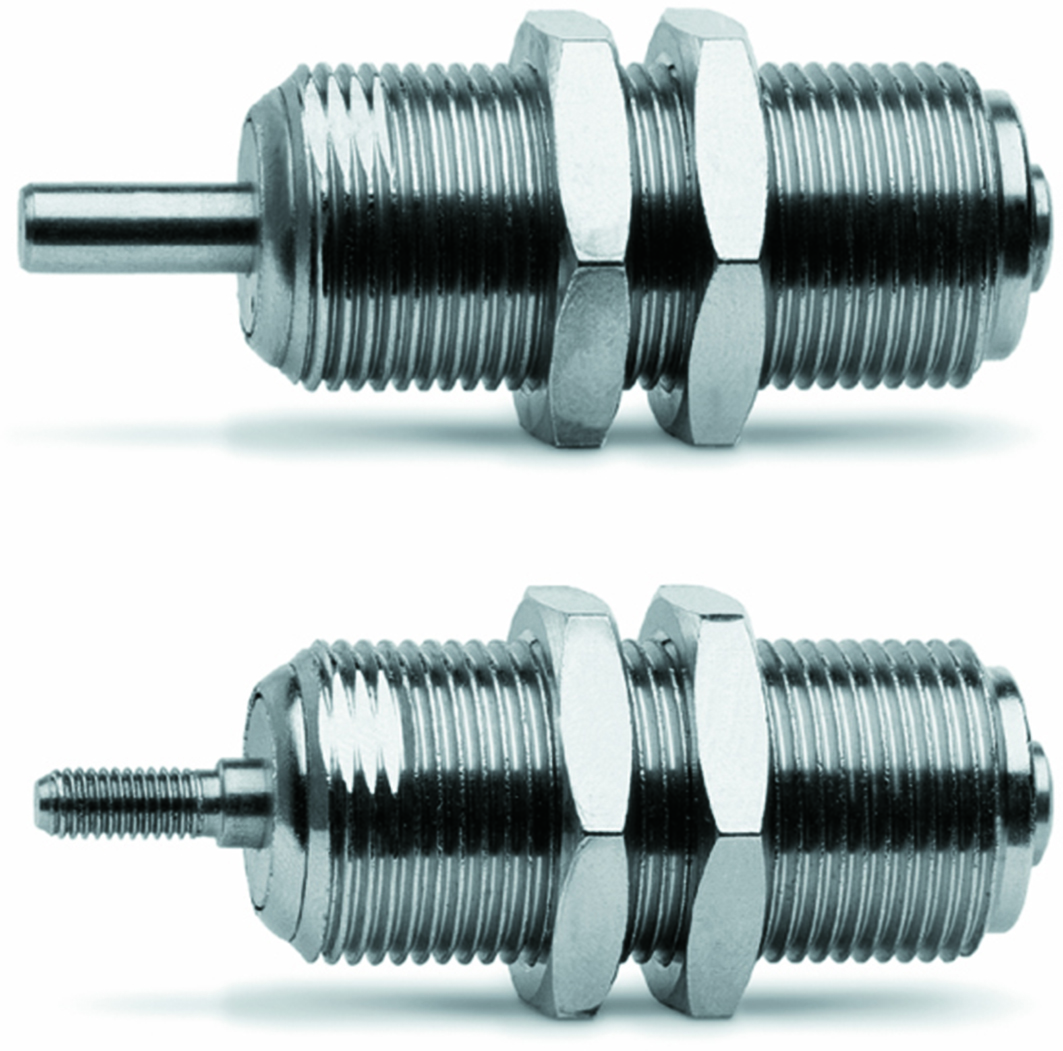

Minicilindri ad ago

• Semplice effetto
• Raccordo super-rapido Ø-4 o attacco M5
• Stelo filettato o stelo liscio
• Design compatto
• Corpo filettato

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Tipo di costruzione Compatto non magnetico
Materiali Corpo Ottone; guarnizioni NBR; altri Inox
Pressione di esercizio 2,5 ÷ 8 bar
Temperatura di esercizio 0 ÷ 80 °C (con aria secca -20 °C)
Fluido Aria filtrata senza lubrificazione *
Alesaggio Ø 6;10;16
Corse Vedi tabelle
Modo di fissaggio Per mezzo del filetto sul corpo
Simboli pneumatici CS01 = Semplice effetto
* Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.

Tabella codici

Codice fornitore Attacco aria Stelo Alesaggio (mm) Corsa (mm)
label 14N1A06A05 Ø-4 Liscio 6 5
label 14N1A06A10 Ø-4 Liscio 6 10
label 14N1A06A15 Ø-4 Liscio 6 15
label 14N1A10A05 Ø-4 Liscio 10 5
label 14N1A10A10 Ø-4 Liscio 10 10
label 14N1A10A15 Ø-4 Liscio 10 15
label 14N1A16A05 Ø-4 Liscio 16 5
label 14N1A16A10 Ø-4 Liscio 16 10
label 14N1A16A15 Ø-4 Liscio 16 15
label 14N1M06B05 M5 M3x0,5 6 5
label 14N1M06B10 M5 M3x0,5 6 10
label 14N1M06B15 M5 M3x0,5 6 15
label 14N1M10B05 M5 M3x0,5 10 5
label 14N1M10B10 M5 M3x0,5 10 10
label 14N1M10B15 M5 M3x0,5 10 15
label 14N1M16B05 M5 M3x0,5 16 5
label 14N1M16B10 M5 M3x0,5 16 10
label 14N1M16B15 M5 M3x0,5 16 15
label 14N1A06B05 Ø-4 M3x0,5 6 5
label 14N1A06B10 Ø-4 M3x0,5 6 10
label 14N1A06B15 Ø-4 M3x0,5 6 15
label 14N1A10B05 Ø-4 M3x0,5 10 5
label 14N1A10B10 Ø-4 M3x0,5 10 10
label 14N1A10B15 Ø-4 M3x0,5 10 15
label 14N1A16B05 Ø-4 M3x0,5 16 5
label 14N1A16B10 Ø-4 M3x0,5 16 10
label 14N1A16B15 Ø-4 M3x0,5 16 15
label 14N1M06A05 M5 Liscio 6 5
label 14N1M06A10 M5 Liscio 6 10
label 14N1M06A15 M5 Liscio 6 15
label 14N1M10A05 M5 Liscio 10 5
label 14N1M10A10 M5 Liscio 10 10
label 14N1M10A15 M5 Liscio 10 15
label 14N1M16A05 M5 Liscio 16 5
label 14N1M16A10 M5 Liscio 16 10
label 14N1M16A15 M5 Liscio 16 15
