Serie QX

Serie QX

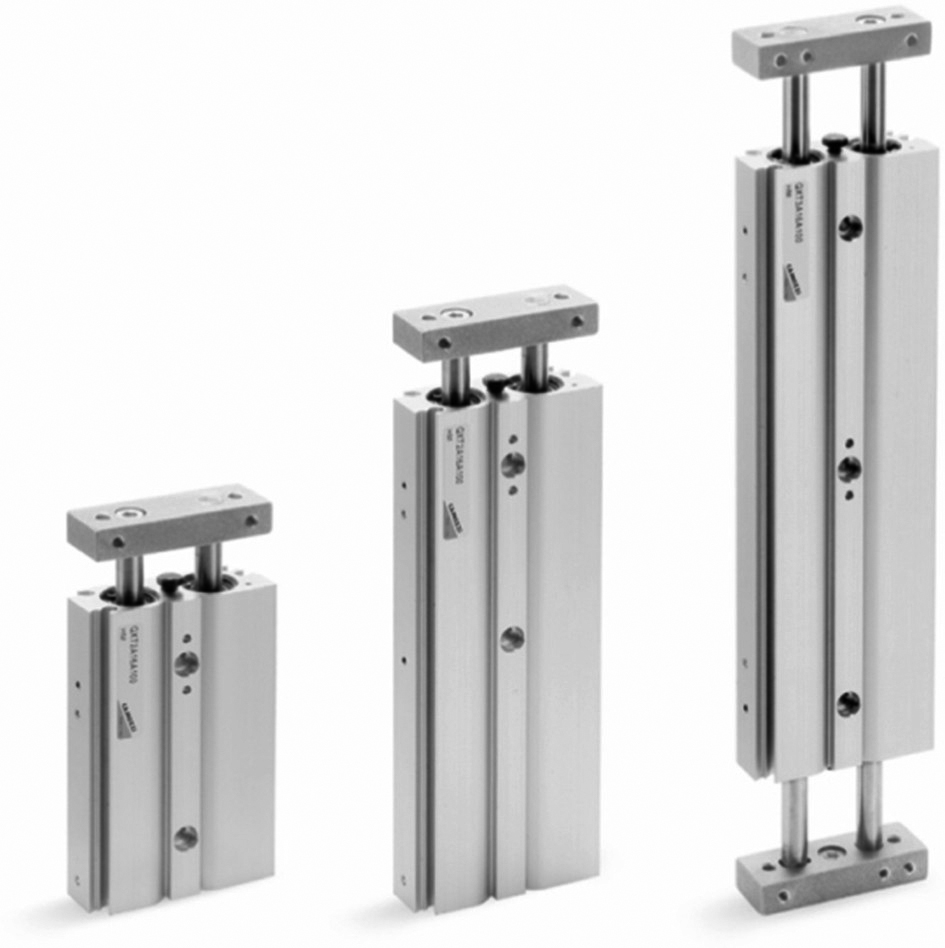

Cilindri Twin

• Doppio effetto con guida integrata
• Grande forza (doppio pistone)
• Disponibili con bronzine o a ricircolo di sfere
• Movimento preciso

    Aireka Fluidica Electric Oleodinamica Pneumatica Vuoto Economy

Caratteristiche tecniche

Tipo di costruzione Con doppia guida e doppia flangia
QXT = Bronzine a strisciamento
QXB = Manicotto a ricircolo di sfere
Materiali Corpo e flangia AL anodizzato; guarnizioni PU; stelo Inox 303 rullato per QXT e stelo Inox C50 temprato per QXB
Pressione di esercizio 1 ÷ 10 bar
Temperatura di esercizio 0 ÷ 80 °C (con aria secca -20 °C)
Fluido Aria filtrata senza lubrificazione *
Alesaggio 2 x Ø 10;16;20;25;32 mm
Corse standard Vedi tabella
Modo di fissaggio Con fori filettati e non sul corpo
Velocità 50 ÷ 500 mm/s (senza carico)
Simboli pneumatici CD15 = doppio effetto (1 flangia)
CD16 = doppio effetto stelo passante (doppia flangia)
Sensori Serie CSC
* Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non interrompere mai la lubrificazione.

Tabella codici

Codice fornitore Serie Alesaggio (mm) Corsa (mm)
label QXB2A010A010 QXB 010 010
label QXB2A010A020 QXB 010 020
label QXB2A010A030 QXB 010 030
label QXB2A010A040 QXB 010 040
label QXB2A010A050 QXB 010 050
label QXB2A010A075 QXB 010 075
label QXB2A016A010 QXB 016 010
label QXB2A016A020 QXB 016 020
label QXB2A016A030 QXB 016 030
label QXB2A016A040 QXB 016 040
label QXB2A016A050 QXB 016 050
label QXB2A016A075 QXB 016 075
label QXB2A016A100 QXB 016 100
label QXB2A020A010 QXB 020 010
label QXB2A020A020 QXB 020 020
label QXB2A020A030 QXB 020 030
label QXB2A020A040 QXB 020 040
label QXB2A020A050 QXB 020 050
label QXB2A020A075 QXB 020 075
label QXB2A020A100 QXB 020 100
label QXB2A025A010 QXB 025 010
label QXB2A025A020 QXB 025 020
label QXB2A025A030 QXB 025 030
label QXB2A025A040 QXB 025 040
label QXB2A025A050 QXB 025 050
label QXB2A025A075 QXB 025 075
label QXB2A025A100 QXB 025 100
label QXB2A032A010 QXB 032 010
label QXB2A032A020 QXB 032 020
label QXB2A032A030 QXB 032 030
label QXB2A032A040 QXB 032 040
label QXB2A032A050 QXB 032 050
label QXB2A032A075 QXB 032 075
label QXB2A032A100 QXB 032 100
label QXT2A010A010 QXT 010 010
label QXT2A010A020 QXT 010 020
label QXT2A010A030 QXT 010 030
label QXT2A010A040 QXT 010 040
label QXT2A010A050 QXT 010 050
label QXT2A010A075 QXT 010 075
label QXT2A016A010 QXT 016 010
label QXT2A016A020 QXT 016 020
label QXT2A016A030 QXT 016 030
label QXT2A016A040 QXT 016 040
label QXT2A016A050 QXT 016 050
label QXT2A016A075 QXT 016 075
label QXT2A016A100 QXT 016 100
label QXT2A020A010 QXT 020 010
label QXT2A020A020 QXT 020 020
label QXT2A020A030 QXT 020 030
label QXT2A020A040 QXT 020 040
label QXT2A020A050 QXT 020 050
label QXT2A020A075 QXT 020 075
label QXT2A020A100 QXT 020 100
label QXT2A025A010 QXT 025 010
label QXT2A025A020 QXT 025 020
label QXT2A025A030 QXT 025 030
label QXT2A025A040 QXT 025 040
label QXT2A025A050 QXT 025 050
label QXT2A025A075 QXT 025 075
label QXT2A025A080 QXT 025 080
label QXT2A032A010 QXT 032 010
label QXT2A032A020 QXT 032 020
label QXT2A032A030 QXT 032 030
label QXT2A032A040 QXT 032 040
label QXT2A032A050 QXT 032 050
label QXT2A032A075 QXT 032 075
label QXT2A032A100 QXT 032 100

Download

Serie QX_ITA.pdf
Serie QX_ENG.pdf
